Antena telewizyjna DIPOL SMART CITY DVB-T2

Antena telewizyjna DIPOL SMART CITY DVB-T2

Przeznaczenie:

Antena telewizyjna DIPOL SMART CITY jest anteną kierunkową, przystosowaną do odbioru naziemnej telewizji cyfrowej DVB-T2 w paśmie UHF. Przeznaczona do montażu w mniejszych instalacjach.

Opis:

Antena wykonana jest z aluminium, stalowe elementy konstrukcyjne ocynkowano galwanicznie, dzięki czemu posiadają one zwiększoną odporność na warunki atmosferyczne. Czarne elementy z tworzywa ABS zapewniają stabilność konstrukcji oraz wysoki poziom estetyki. Wzmocniony nośnik (profil główny) anteny gwarantuje wysoki stopień odporności mechanicznej (wiatr, ptaki).

Profil główny anteny podzielony jest na dwie części, dzięki czemu możliwe jej skrócenie w wybranych scenariuszach instalacyjnych – np. w sytuacji, gdy poziom sygnału w miejscu odbioru jest dobry, a antena instalowana jest na balkonie lub w oknie. Antena CITY w wersji skróconej (compact) jest jedną z najbardziej kompaktowych anten kierunkowych na rynku oferując przy tym dobre parametry odbioru.

Cechy wyróżniające:

• Przeznaczona do odbioru sygnałów telewizji naziemnej DVB-T2 w paśmie UHF,
• Kanały 21 – 48 (470 – 694 MHz),
• Praca w trybie “pasywnym” lub “aktywnym”,
• Kierunkowa charakterystyka,
• 2 wersje montażowe: “full” oraz “compact”,
• Wykonana z aluminum oraz ABS,
• Wzmocniony profil główny,
• Hermetyczna puszka ze złączem typu F,
• Montaż bez użycia narzędzi w 3 minuty,
• Wbudowany filtr LTE 700.

Montaż anteny jest łatwy szybki i nie wymaga stosowania żadnych narzędzi.

Antenę wyposażono w hermetyczną puszkę ze złączem typu F. W puszcze tej umieszczono wzmacniacz antenowy z bajpasem, który umożliwia pracę anteny w dwóch trybach:

• pasywnym – domyślny tryb pracy. Maksymalny zysk anteny wynosi wówczas 10 dBi (wersja “full”).
• aktywnym – tryb aktywowany napięciem DC 12 V (konieczność zastosowania zasilacza – brak w zestawie). Tryb ten do powoduje dodatkowe wzmocnienie sygnału o około 20 dB.

Dzięki przemyślanej konstrukcji antena DIPOL SMART CITY jest niezwykle uniwersalna. Instalator lub użytkownik do dyspozycji ma w sumie 4 kombinacje pracy anteny: full-passive, full-active, compact-passive, compact-active. W zależności od poziomu sygnału w miejscu obioru może dobrać tę najbardziej mu odpowiadającą.

Wykres zysku anteny:

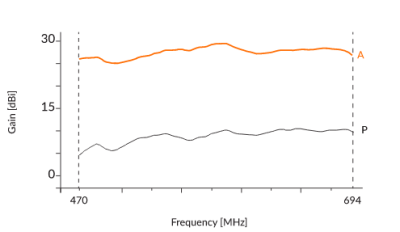

Na wykresie obok pokazano charakterystykę zysku anteny w funkcji częstotliwości. Kolorem czarnym (litera P) oznaczono zysk anteny w trybie pasywnym, kolorem pomarańczowym (litera “A”) oznaczono charakterystykę w trybie aktywnym uwzgledniającą wzmocnienie wzmacniacza. Instalator, który montuje anteny DIPOL serii SMART nie musi martwić się o testowanie różnych wersji anten poprzez wymianę symetryzatora na wzmacniacz lub na odwrót. Wystarczy na etapie instalacji i pomiaru sygnału włączyć napięcie 12 V na mierniku, aby zweryfikować parametry sygnału w obu trybach pracy anteny i wybrać ten bardziej odpowiedni. Do pracy ciągłej w trybie aktywnym należy zastosować zasilacz DC 12 V 100 mA.

Kompaktowe wymiary oprócz większych możliwości montażowych, zapewniają brak problemów związanych z długoletnią eksploatacją (mniejsza podatność na wpływ wiatru, itd.). Anteny serii SMART są również wygodne w transporcie ze względu na niewielki rozmiar pudełka w jaki są pakowane.

PARAMETRY ODBIORCZE POTWIERDZONE TESTAMI W TERENIE

Antena DIPOL SMART CITY przed wdrożeniem do sprzedaży poddana została wielu testom terenowym uwzględniającym analizę działania w zakresie odległości od 10 do 100 km od nadajnika o mocy 100 kW. Testy uwzględniały pomiary w lokalizacjach o różnym zagęszczeniu zabudowy, jak również testy porównawcze z innymi dostępnymi na rynku antenami DVB-T2. Bez większych problemów uzyskano odbiór w odległości 50 km od nadajnika (100 kW, niski zakres pasma UHF, profil terenu bez przeszkód terenowych na trasie), przy czym wartość mocy sygnału w trybie pasywnym pracy anteny wyniosła średnio 57 dBμV dla 3 kanałów, natomiast wartość MER średnio 33 dB. Wartości te należy uznać za wystarczające dla budowy zarówno indywidualnej, jak i zbiorczej instalacji antenowej.

Anteny DIPOL serii SMART są wygodne w montażu oraz stabilne po zainstalowaniu m.in. dzięki uchwytom bazującym na dwóch szerokich cybantach oraz nakrętkach motylkowych. Dystans między ramionami cybantów wynosi 63 mm dzięki czemu anteny instalować można na masztach, rurach i balustradach o średnicy do 60 mm. Uchwyt wykonano z blachy o grubości 2 mm. Jego konstrukcja pozwala na zwolnienie jednego z końców tak, aby możliwy był montaż anteny na maszcie w dowolnym jego miejscu (a nie od góry), bez konieczności całkowitego odkręcania nakrętek. Dodatkowo, uchwyt pozwala na 5-stopniową regulację pochylenia anteny w celu zoptymalizowania ustawienia anteny. Stopniowanie zwiększa stabilność anteny w czasie długotrwałej eksploatacji – raz ustawiona pozycja zostanie zachowana, z czym mogą mieć problem anteny, które oferują w tym zakresie płynną regulację (opadanie anteny wskutek działania wiatru, ptactwa, itp.).

SZYBKI MONTAŻ BEZ NARZĘDZI

Złożenie anteny zajmuje mniej niż 3 minuty i nie wymaga zastosowania żadnych narzędzi. Przemyślana konstrukcja jest przyjazna w montażu. Reflektor anteny montowany jest na szybki, ale pewny zatrzask. Puszka antenowa z dipolem pętlowym montowana na śrubie z nakrętką motylkową. Do cybanta dołączono 2 nakrętki motylkowe. Do ich dokręcenia nie jest potrzebny żaden klucz.

MATERIAŁY WYSOKIEJ JAKOŚCI

Wykorzystane do produkcji materiały zapewnią długotrwałą i bezproblemową eksploatację anteny w różnych warunkach atmosferycznych. Części anteny wykonano z aluminium, stalowe elementy konstrukcyjne ocynkowano galwanicznie, a czarne elementy z tworzywa z wysokiej jakości ABS. Wzmocniony nośnik główny zapewnia zwiększoną odporność na wiatr i ptaki. Zastosowany ABS został zmodyfikowany do pracy w warunkach -30…+80oC. Aby przetestować wytrzymałość uchwytu ABS reflektorów koniec nośnika górnego reflektora obciążono ciężarem o masie 25 kg. Antena nie odkształciła się w sposób trwały, uchwyt nie pękł ani się nie złamał. Antena mogła być dalej eksploatowana.

ODBIÓR NAWET 40 KM OD NADAJNIKA

Wysoki zysk anteny w trybie pasywnym oraz możliwość włączenia wbudowanego w puszkę antenową wzmacniacza sygnału powodują, że antena może odbierać sygnał w odległości nawet 40 km od nadajnika. Potwierdzone to zostało testami terenowymi. Należy być jednak świadomym, że zależy to od szeregu czynników, takich jak moc nadawanego sygnału, lokalne warunki terenowe, lokalne zakłócenia, itp.

2 TRYBY PRACY: PASYWNY I AKTYWNY

Zastosowany w antenie bajpas umożliwia pracę anteny w dwóch trybach: pasywnym i aktywnym. Dzięki temu antena jest uniwersalna, a instalator nie musi testować różnych konfiguracji poprzez wkładanie i wyciąganie wzmacniacza antenowego do puszki antenowej. Aby przejść w tryb aktywny wystarczy podłączyć przy telewizorze zasilacz DC 12V 100 mA z separatorem. W trybie pasywnym antena pracuje bez dodatkowego zasilacza.

WBUDOWANY FILTR LTE 700

Antena została zaprojektowana do odbioru sygnałów nadawanych w paśmie UHF na kanałach 21 – 48 (częstotliwość 470 – 694 MHz). Jest więc przygotowana na tzw. drugą dywidendę cyfrową, która zakłada wykorzystanie pasma powyżej 700 MHz na usługi telefonii komórkowej oraz transmisji danych. Wbudowany filtr powoduje, że niepożądane sygnały w paśmie > 700 MHz nie będą wprowadzane do instalacji.

2 WERSJE MONTAŻOWE – “FULL” i “COMPACT”

Profil główny anteny podzielony jest na dwie części, dzięki czemu możliwe jej skrócenie w wybranych scenariuszach instalacyjnych – np. w sytuacji, gdy poziom sygnału w miejscu odbioru jest dobry, a antena instalowana jest na balkonie lub w oknie. Antena CITY w wersji skróconej (compact) jest jedną z najbardziej kompaktowych anten kierunkowych na rynku oferując przy tym dobre parametry odbioru.

NIEWIELKIE WYMIARY OPAKOWANIA

Wymiary opakowania anteny DIPOL SMART CITY to: 58 x 22 x 8 cm. Jest to jedno z bardziej kompaktowych opakowań wśród tego typu anten na rynku. Ten wydawałoby się mniej znaczący fakt cieszyć powinien każdego instalatora, dla którego przewożenie dużych anten w większej ilości lub z innymi akcesoriami instalatorskimi bywa kłopotliwe.

Specyfikacja techniczna:

• Rodzaj anteny Telewizyjna DVB-T/T2
• Nazwa SMART CITY
• Producent DIPOL
• Typ anteny RTV Kierunkowa
• Informacje ogólne
• Ilość elementów szt. 17
• Wymiary mm 1040x405x355
• Masa kg 1,1
• Opakowanie rodzaj
• Karton wymiary mm 580x220x80
• Parametry techniczne
• Impedancja Ω 75
• Zysk(tryb pasywny) dBi 5 – 10
• Zysk + wzmocnienie (tryb aktywny) dB 22,5 – 27
• Symetryzator Tak (75 Ω)
• Pasmo UHF
• Zakres częstotliwości MHz 470 – 694
• Kanały 21 – 48
• Promieniowanie przód / tył dB 15 – 20
• Szerokość wiązki stopnie H 42 / V 46
• Regulacja kąta nachylenia stopnie 0 – 45
• Polaryzacja H/V
• Wbudowany wzmacniacz Tak
• Bajpas wzmacniacza Tak Wzmacniane pasmo UHF
• Wzmacniacz wzmocnienie dB 20 impedancja wyjściowa Ω 75
• Max. średnica masztu/rury mm 60
• Zasilanie napięcie V 12 natężenie prądu mA 75
