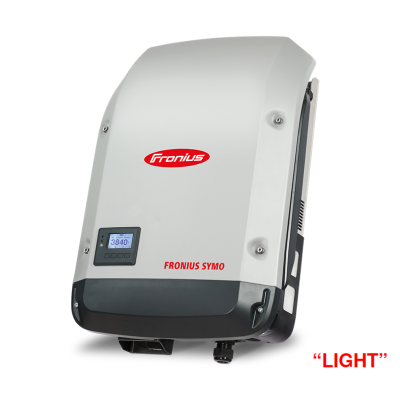

Inwerter falownik 3-fazowy FRONIUS SYMO 5.0-3-M LIGHT 5KW

WERSJA LIGHT

Fronius International GmbH

niniejszym potwierdza, że falowniki w wersji posiadającej w nazwie dopisek “Light” nie mają zainstalowanej karty Datamanager, służącej do transmisji danych.

A zatem, wersje “Light” falowników są identyczne pod względem wszystkich danych technicznych z falownikami nie zawierającymi dopisku “Light” w nazwie.

Wszystkie certyfikaty, które są ważne dla wersji standardowej mają również zastosowanie do wersji “Light”.

Inwerter falownik 3-fazowy FRONIUS SYMO 5.0-3-M LIGHT 5KW

Dzięki klasom mocy od 3,0 do 20,0 kW, trójfazowy beztransformatorowy falownik Fronius Symo jest idealnym urządzeniem do zastosowania w instalacji o każdej wielkości. Dzięki konstrukcji SuperFlex Design urządzenie Fronius Symo optymalnie nadaje się do dachów zakrzywionych lub dachów o zróżnicowanej budowie. Standardowe połączenie z siecią Internet za pośrednictwem interfejsu WLAN lub Ethernet oraz możliwość łatwej integracji komponentów innych firm czyni z urządzenia Fronius Symo jeden z najbardziej „komunikatywnych” falowników dostępnych na rynku. Dodatkowo złącze licznika umożliwia dynamiczne zarządzanie zasilaniem i przejrzystą wizualizację zużycia.

Dane wejściowe

• Liczba łańcuchów na tracker MPP – 2
• Maks. prąd wejściowy (Idc max 1 / Idc max 2) – 16.0 A / 16.0 A
• Maks. prąd zwarciowy dla pola modułów (MPP1/MPP2) – 24.0 A / 24.8 A
• Zakres napięcia wejściowego (Udc min – Udc max) – 150 – 1000 V
• Napięcie rozpoczęcia pracy (Udc start) – 200 V
• Użyteczny zakres napięć MPP – 150 – 800 V
• Maks. moc generatora PV (Pdc max) – 10.0 kW peak

Dane wyjściowe

• Moc znamionowa AC (Pac,r) – 5 000 W
• Maks. moc wyjściowa – 5 000 VA
• Maks. prąd na wyjściu (Iac max) – 7.2 A
• Przyłącze sieciowe (zakres napięcia) – 3-NPE 400 V / 230 V or 3~NPE 380 V / 220 V (+20 % / -30 %)
• Częstotliwość (zakres częstotliwości) – 50 Hz / 60 Hz (45 – 65 Hz)
• Współczynnik zawartości harmonicznych THD – 2.0 %
• Współczynnik mocy (cos φac,r) – 0-1 ind. / poj.

Dane ogólne

• Wymiary (wysokość x szerokość x głębokość) – 645 x 431 x 204 mm
• Waga – 19.9 kg
• Stopień ochrony – IP 65
• Klasa ochronności – 1
• Kategoria przepięciowa (DC / AC) – 2 / 3
• Pobór energii w nocy – < 1 W
• Topologia falownika – Beztransformatorowa
• Chłodzenie – Regulowana wymuszona wentylacja
• Montaż – Montaż wewnętrzny i zewnętrzny
• Zakres temperatury otoczenia – od -25 do +60°C
• Dopuszczalna wilgotność powietrza – 0-100%
• Maks. wysokość nad poziomem morza – 2.000 m / 3.400 m (nieograniczony / ograniczony zakres napięcia)
• Zaciski przyłączeniowe DC – 4x DC+ i 4x DC- Zaciski śrubowe 2,5-16 mm²
• Zaciski przyłączeniowe AC – 5-stykowe zaciski śrubowe 2,5-16mm²
• Certyfikaty i zgodność z normami – ÖVE / ÖNORM E 8001-4-712, DIN V VDE 0126-1-1/A1, VDE AR N 4105, IEC 62109-1/-2, IEC 62116, IEC 61727, AS 3100, AS 4777-2, AS 4777-3, CER 06-190, G83/2, UNE 206007-1, SI 4777, CEI 0-21, NRS 097

Sprawność

• Maks. sprawność – 98.0 %
• Europejska sprawność ważona (ηEU) – 97.8 %
• Sprawność dostosowania MPP – > 99.9 %

Zabezpieczenia

• Pomiar izolacji DC – Tak
• Zachowanie w momencie przeciążenia – Przesunięcie punktu pracy, ograniczenie mocy wyjściowej
• Rozłącznik DC – Tak
• Ochrona przed odwróconą polaryzacją – Tak
• Moduł monitorujący prąd różnicowy RCMU – Tak

Interfejsy / Komunikacja

• WLAN / Ethernet LAN – Fronius Solar.web, Modbus TCP SunSpec, Fronius Solar API (JSON)
• 6 wejść i 4 cyfrowe wejścia/wyjścia – Podłączenie do odbiornika zdalnego sterowania
• USB (gniazdo typu A) – Dla nośników USB: zbieranie danych, aktualizacja oprogramowania falownika
• 2x RS422 (gniazdo RJ45) – Fronius Solar Net
• Wyjście przekaźnikowe – Zarządzanie energią (bezpotencjałowe wyjście przekaźnika)
• Rejestrator danych i webserver – Zintegrowany
• Wejścia sygnałowe – Przyłącze licznika S0 / Monitorowanie stanu ochronników przeciwprzepięciowych
• RS485 – Modbus RTU SunSpec lub podłączenie inteligentnego licznika energii
