KABEL GETFORT PREMIUM CAT.5E U/UTP PVC SKRĘTKA 500M

  • Kategoria okablowania: kat. 5E
  • Zastosowanie: Wewnętrzne
  • Powłoka: PVC
  • Izolacja: HDPE 0.88mm
  • Rodzaj żyły: CU

  • Kup do 14:00, a otrzymasz już jutro
  • DARMOWA DOSTAWA

(Dla zamówień powyżej 499zł)

Zadzwoń a otrzymasz indywidualną wycenę!

+48 697 697 611

Kabel Skrętka GETFORT KAT.5E UTP PVC 500m

Kupując kabel skrętkę GETFORT KAT.5e UTP PVC, otrzymujesz 1 krążek 500 metrów.

Najważniejsze cechy

Najważniejsze cechy

  • Producent: GETFORT
  • Model: GF-5UTP-PVC
  • Typ: U/UTP kat.5e
  • Pasmo częstotliwości: 200MHz
  • Średnica żyły CU: 24AWG(0,5)mm
  • Średnica zewnętrzna kabla: 4,8mm
  • Waga krążka 500m: 35kg

Przeznaczenie

Kabel teleinformatyczny (skrętka) GetFort kat.5e klasy premium przeznaczone są do budowy profesjonalnych systemów teleinformatycznych lub telekomunikacyjnych w których wykorzystywane jest pasmo częstotliwości do 200MHz. Kable nadają się do transmisji danych, dźwięku i obrazu telewizyjnego o przepustowości binarnej do 1Gb/s. Przewód stosuje się do budowy tzw. systemów okablowania strukturalnego wewnątrz budynków zgodnie ze standardem PN-EN 50173-1, PN-EN 50288-3-1, ISO/IEC 11801 2 ed. , IEC 61156-5, ANSI/TIA 568-C.2. Przewód ten idealnie nadaję się także do budowy systemów CCTV – telewizji przemysłowej dzięki świetnym właściwościom przesyłu sygnału wideo z kamer.

Normy produkcji

Skrętka UTP kategorii 5e została wyprodukowana zgodnie z normami:

  • ISO/IEC 11801,
  • EN 50173,
  • EIA/TIA 568-B.2

Budowa:

  • Żyły: jednodrutowe okrągłe z miękkiej miedzi elektrolitycznej
  • Izolacja: specjalna mieszanka poliolefinowa
  • Kolory izolacji żył: zielona, niebieska, brązowa, pomarańczowa – skręcone w parę z żyłą białą z odpowiadającym jej kolorowym paskiem wzdłużnym
  • Ośrodek: cztery pary żył skręcone w ośrodek
  • Powłoka zewnętrzna: polwinit PCV
  • Kolor powłoki: szary RAL 9003

Budowa:

Specyfikacja

  • Parametry transmisyjne:
  • Częstotliwość Mhz: 1,4,10,16,20,30,45,60,80,100,120,130,155,175,200
  • Tłumienność ≤ dB/100m: 2,1,4,0,6,3,8,0,9,0,11,2,13,9,16,2,18,9,21,3,23,6,24,7,27,2,29,2,31,5
  • NEXT ≥ dB/100m: 65,3,56,3,50,3,47,2,45,8,43,1,40,5,38,6,36,7,35,3,34,1,33,6,32,4,31,6,30,8
  • PS NEXT ≥ dB/100m: 62,3,53,3,47,3,44,2,42,8,40,1,37,5,35,6,33,8,32,3,31,1,30,6,29,5,28,6,27,8
  • ELFEXT ≥ dB/100m: 63,8,51,8,43,8,39,7,37,8,34,3,30,7,28,2,25,7,23,8,22,2,21,5,20,0,19,0,17,8
  • PS ELFEXT ≥ dB/100m: 60,8,48,8,40,8,36,7,34,8,31,3,27,7,25,2,22,7,20,8,19,2,18,5,17,0,16,0,14,8
  • RL ≥ dB: 20,0,23,0,25,0,25,0,25,0,23,8,22,5,21,7,20,8,20,1,19,5,19,3,18,8,18,4,18,0

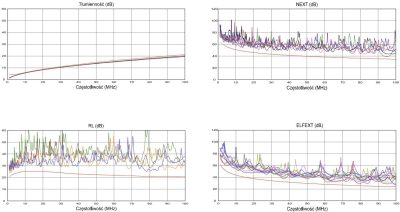

Wykres parametrów transmisyjnych

Wykres parametrów transmisyjnych

Specyfikacja techniczna

Zakres temperatury podczas pracy -30°C do +70°C podczas układania -10°C do +50°C
Minimalny promień gięcia: 4xØd – podczas pracy
6xØd – podczas układania
Rezystancja pętli żył/pary w temp. 20°C (max) 190 Ω/km
Średnica przewodu CU 0,5mm
Średnica izolowanej żyły 0,86mm
Rezystancja izolacji (min) 5 GΩxkm
Asymetria rezystancji żył w parze ≤ 2%
Pojemność skuteczna dowolnej pary przy 1 kHz 50 ± 5 nF/km
Napięcie pracy 150V
Asymetria pojemności w torze transmisyjnym względem ziemi przy 1kHz (max) 1600 pF/km
Próba napięciowa: napięcie zmienne 50 Hz – 700 V AC napięcie stałe 1000 V DC
Impedancja falowa: 100 ± 5 Ω
Prędkość propagacji NVP: 0.69
Tłumienność odbiciowa par w zakresie częstotliwości dB (min) f = 4÷10 MHz – 20+5lg(f)
f = 10÷20 MHz – 25
f = 20÷200 MHz – 25-7lg(f/20)

Waga 25 kg
