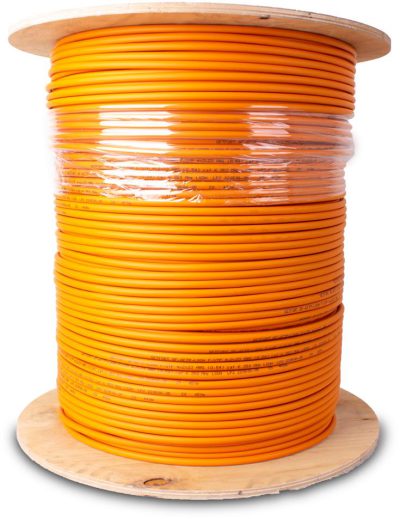

KABEL GETFORT PREMIUM CAT.6 F/UTP LSOH SKRĘTKA

  • Kategoria okablowania: kat. 6
  • Zastosowanie: Wewnętrzne
  • Powłoka: LSHF
  • Izolacja: PE
  • Rodzaj żyły: CU

  • Kup do 14:00, a otrzymasz już jutro
  • DARMOWA DOSTAWA

(Dla zamówień powyżej 499zł)

Zadzwoń a otrzymasz indywidualną wycenę!

+48 697 697 611



KABEL SKRĘTKA – Getfort kat.6 F/UTP 350mhz LSOH 1m

CECHY KABLA:

CECHY KABLA:

  • Producent: GETFORT
  • Model: GF-6FTP-LSOH
  • Typ: F/UTP kat.6
  • Pasmo częstotliwości: 350MHz
  • Średnica żyły CU: 23AWG(0,54)mm
  • Średnica zewnętrzna kabla: 7,3mm
  • Waga całego krążka 500m: 41kg
  • Klasyfikacja ogniowa PN-EN 50575: Dca-s2,d0,a1
  • Oferta dotyczy 1m przewodu (maksymalny odcinek 500m)

PRZEZNACZENIE KABLA:

  • Kabel teleinformatyczny (skrętka) GetFort kat.6 klasy premium przeznaczone są do budowy profesjonalnych systemów teleinformatycznych lub telekomunikacyjnych w których wykorzystywane jest pasmo częstotliwości do 350MHz.
  • Kable nadają się do transmisji danych, dźwięku i obrazu telewizyjnego o przepustowości binarnej powyżej 1Gb/s.
  • Przewód stosuje się do budowy tzw. systemów okablowania strukturalnego wewnątrz budynków zgodnie ze standardem PN-EN 50173-1, ISO/IEC 11801, ANSI/TIA 568-C.2, jak również do zastosowania w sieciach przemysłowych narażonych na wpływ zewnętrznych zakłóceń elektromagnetycznych.
  • W miejscach o podwyższonych wymaganiach przeciwpożarowych stosuje się kabel z powłoką bezhalogenową LSOH, nierozprzestrzeniającą płomienia o bardzo niskiej emisji dymów wg. PN-EN 61034-2, EN61034-2, IEC 61032-2 i o ograniczonym wydzielaniu kazów korozyjnych wg. PE-EN 60754-2, EN 60754-2, IEC 60754-2.
  • Kabel ten jest sklasyfikowany zgodnie z normą PN-EN 50575 (CPR)
  • Przewód ten idealnie nadaję się także do budowy systemów CCTV – telewizji przemysłowej dzięki świetnym właściwościom przesyłu sygnału wideo z kamer.

NORMY PRODUKCJI KABLA:

Skrętka UTP kategorii 6 została wyprodukowana zgodnie z normami:

  • PN-EN 60332-1-2
  • PN-EN 61034-2
  • PN-EN 60754-2
  • PN-EN 50173-1
  • ANSI/TIA 568.2
  • PN-EN 50288-5-1
NORMY PRODUKCJI KABLA:

Wykres parametrów transmisyjnych – przykładowe wyniki pomiarowe

Wykres parametrów transmisyjnych - przykładowe wyniki pomiarowe

BUDOWA KABLA GETFORT:

  • Żyły: jednodrutowe okrągłe z miękkiej miedzi elektrolitycznej
  • Izolacja: specjalna mieszanka poliolefinowa
  • Kolory izolacji żył: zielona, niebieska, brązowa, pomarańczowa – skręcone w parę z żyłą białą z odpowiadającym jej kolorowym paskiem wzdłużnym
  • Ośrodek: cztery pary żył skręcone w ośrodek na centralnie ułożonym elemencie separującym
  • Ekran: folia aluminiowa AI/Pet z żyłą uziemiającą CuSn
  • Powłoka zewnętrzna: specjalny polimer bezhalogenowy LSOH
  • Kolor powłoki: pomarańczowy RAL 2003
BUDOWA KABLA GETFORT:

SPECYFIKACJA I DANE TECHNICZNE:

Zakres temperatury podczas pracy -30°C do +70°C podczas układania -10°C do +50°C
Minimalny promień gięcia 6xØd -podczas pracy
8xØd -podczas układania
Średnica przewodnika CU 0,54mm
Średbuca izolowanej żyły 1,06mm
Rezystancja pętli żył/pary w temp. 20°C (max) 165 Ω/km
Rezystancja izolacji (min): 5 GΩxkm
Asymetria rezystancji żył w parze: ≤ 2%
Pojemność skuteczna dowolnej pary przy 1 kHz: 50 ± 5 nF/km
Asymetria pojemności w torze transmisyjnym względem ziemi przy 1kHz (max) 1600 pF/km
Napięcie pracy: 150V
Próba napięciowa: napięcie zmienne 50 Hz – 700 V AC napięcie stałe 1000 V DC
Impedancja falowa: 100 ± 5 Ω
Prędkość propagacji NVP: 0.69
Tłumienność odbiciowa par w zakresie częstotliwości dB (min): f = 4÷10 MHz – 20+5lg(f)
f = 10÷20 MHz – 25
f = 20÷350 MHz – 25-7lg(f/20)
Tłumienie sprzężenia w zakresie częstotliwości 30-100MHz (min) 55dB
Impadancja sprzężeniowa 10MHz 100mΩ/m
Waga 0.3 kg
