KABEL SKRĘTKA – Getfort kat.6 U/UTP 350mhz LSOH 1m
ZALETY KABLA:
- Producent: GETFORT
- Model: GF-6UTP-LSOH-500
- Typ: U/UTP kat.6
- Pasmo częstotliwości: 350MHz
- Średnica żyły CU: 23AWG(0,54)mm
- Średnica zewnętrzna kabla: 5,8mm
- Waga całego krążka: 38kg
- Klasyfikacja ogniowa PN-EN 50575: Dca-s2,d0,a1
- Oferta dotyczy 1m przewodu (maksymalny odcinek 500m)
PRZEZNACZENIE KABLA TYPU SKRĘTKA:
- Kable teleinformatyczny (skrętka) GetFort kat.6 klasy premium przeznaczone są do budowy profesjonalnych systemów teleinformatycznych lub telekomunikacyjnych w których wykorzystywane jest pasmo częstotliwości do 350MHz.
- Kable nadają się do transmisji danych, dźwięku i obrazu telewizyjnego o przepustowości binarnej powyżej 1Gb/s.
- Przewód stosuje się do budowy tzw. systemów okablowania strukturalnego wewnątrz budynków zgodnie ze standardem PN-EN 50173-1, ISO/IEC 11801, ANSI/TIA 568-C.2.
- W miejscach o podwyższonych wymaganiach przeciwpożarowych stosuje się kabel z powłoką bezhalogenową LSOH, nierozprzestrzeniającą płomienia o bardzo niskiej emisji dymów wg. PN-EN 61034-2, EN61034-2, IEC 61032-2 i o ograniczonym wydzielaniu kazów korozyjnych wg. PE-EN 60754-2, EN 60754-2, IEC 60754-2. Kabel ten jest sklasyfikowany zgodnie z normą PN-EN 50575 (CPR)
- Przewód ten idealnie nadaję się także do budowy systemów CCTV – telewizji przemysłowej dzięki świetnym właściwościom przesyłu sygnału wideo z kamer.
NORMY PRODUKCJI:
Skrętka UTP kategorii 6 została wyprodukowana zgodnie z normami:
- PN-EN 60332-1-2
- PN-EN 61034-2
- PN-EN 60754-2
- PN-EN 50173-1
- ANSI/TIA 568.2
- PN-EN 50288-5-1

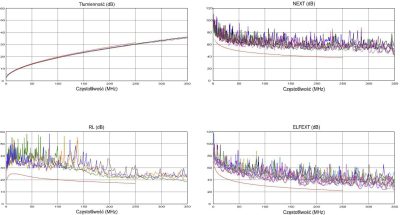

Wykres parametrów transmisyjnych – przykładowe wyniki pomiarowe
BUDOWA KABLA:
- Żyły: Jednodrutowe okrągłe z miękkiej miedzi elektrolitycznej
- Izolacja: Specjalna mieszanka poliolefinowa
- Kolory izolacji żył: Zielona, niebieska, brązowa, pomarańczowa – skręcone w parę z żyłą białą z odpowiadającym jej kolorowym paskiem wzdłużnym
- Ośrodek: Cztery pary żył skręcone w ośrodek na centralnie ułożonym elemencie separującym
- Powłoka zewnętrzna: specjalny polimer bezhalogenowy LSOH
- Kolor powłoki: Pomarańczowy RAL 2003
SPECYFIKACJA I DANE TECHNICZNE:
| Zakres temperatury | podczas pracy -30°C do +70°C podczas układania -10°C do +50°C |
| Minimalny promień gięcia | 4xØd -podczas pracy |
| 6xØd -podczas układania | |
| Średnica przewodnika CU | 0,54mm |
| Średbuca izolowanej żyły | 0,97mm |
| Rezystancja pętli żył/pary w temp. 20°C (max) | 165 Ω/km |
| Rezystancja izolacji (min): | 5 GΩxkm |
| Asymetria rezystancji żył w parze: | ≤ 2% |
| Pojemność skuteczna dowolnej pary przy 1 kHz: | 50 ± 5 nF/km |
| Asymetria pojemności w torze transmisyjnym względem ziemi przy 1kHz (max) | 1600 pF/km |
| Napięcie pracy: | 150V |
| Próba napięciowa: | napięcie zmienne 50 Hz – 700 V AC napięcie stałe 1000 V DC |
| Impedancja falowa: | 100 ± 5 Ω |
| Prędkość propagacji NVP: | 0.67% |
| Tłumienność odbiciowa par w zakresie częstotliwości dB (min): | f = 4÷10 MHz – 20+5lg(f) |
| f = 10÷20 MHz – 25 | |
| f = 20÷350 MHz – 25-7lg(f/20) | |
| Kolor | Pomarańczowy RAL 2003 |
| Konfekcja | 1m |
