KABEL ŚWIATŁOWODOWY ARAMID Z-XOTKtcdD 12J – Odcinek 100m
Najważniejsze cechy:
- lekka konstrukcja jednotubowa (~20kg/km)
- duża giętkość i odporność na przeciąganie mimo niewielkiej średnicy (~5.5mm)
- żel i konstrukcja blokująca wodę (WB)
- powłoka HDPE
- odporność na promienie UV
- zakres temperaturowy -40°C – 70°C
- maksymalne naprężenie instalacyjne: 1200N
- Odcinek 100m
OPTIX kabel Aramid Z-XOTKtcdD

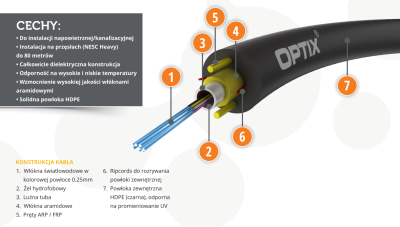

Lekka konstrukcja jednotubowa (~20kg/km), duża giętkość i odporność na przeciąganie mimo niewielkiej średnicy (~5.5mm), żel i konstrukcja blokująca wodę (WB), powłoka HDPE, odporność na promienie UV, zakres temperaturowy -40°C – 70°C, wzmocniony 2 prętami ARP (ø 0.5mm) / FRP (ø 0.4mm) oraz włóknami aramidowymi, całkowicie dielektryczny. Maksymalne naprężenie instalacyjne: 1200N.
Wszystkie włókna kabla posiadają kodowanie barwne zgodnie z standardem kodowania eia/tia-598. Tuba zawiera do 24 włókien światłowodowych i jest wypełniona żelem hydrofobowym dla ochrony włókien przed wpływem wilgoci i wibracjami. Kabel jest wzmacniany za pomocą włókien aramidowych. W celu zapewnienia dodatkowej wytrzymałości konstrukcyjnej zatopiono w zewnętrznej warstwie HDPE dwa pręty ARP lub FRP.
Dwie nitki zatopione w płaszczu ułatwiają zdejmowanie powłoki zewnętrznej kabla (ripcords). Kable są przeznaczone do instalacji w kanalizacji teletechnicznej pierwotnej i wtórnej metodami pneumatycznymi (wdmuchiwanie) i mechanicznymi (zaciąganie) oraz do instalacji napowietrznych na przesłach do 80m.
Opis
Specyfikacja
Wersja kabla | 1T12J |
Całkowita ilość włókien | 12 szt |
Waga | 22 kg/km (+/- 10%) |
Średnica kabla | 5.3 mm (+/- 0.4) |
Średnica tuby | 1.4/2.0 (+/- 0.15) |
Element nośny / Wzmocnienie obwodowe | Włókna aramidowe |
Element wzmacniający | ARP (2×0.5) |
FRP (2×0.5) | |
Rodzaj i grubość powłoki | HDPE 1.5 mm |
Temp. podczas instalacji | -10°C ~ +50°C |
Temp. eksploatacyjna | -40°C ~ +70°C |
Min. promień gięcia tymczasowy / stały | 20D / 10D |
Max. siła naciągu kabla (instalacyjna) | 1200N |
Max. siła naciągu kabla (eksploatacyjna) | 600N |
Odporność na zgniatanie | 500N (100x100mm) przez 60 sek. |
Odporność na wielokrotne zginanie | 30 cykli [(20xD), 1kg] |
