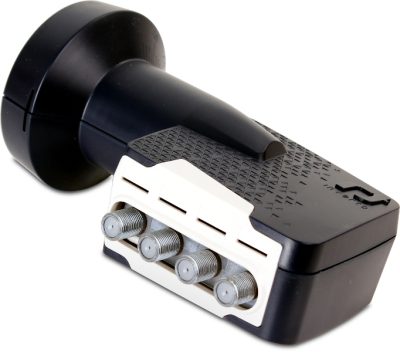

Konwerter Inverto Quad Premium

Konwerter Inverto Quad Premium

• Obsługa rozdzielczości SD, HD oraz 4K
• Obsługa stereoskopowego 3D
• bardzo małe szumy własne
• małe szumy fazowe – kompatybilny z (HDTV) DVB-S/S2
• mały pobór prądu
• duża separacja między polaryzacjami
• duża stabilność częstotliwości
• Zalecane rozmiary anteny: 80 cm, 90 cm

* w przypadku kanałów HD i 4K zalecamy minimum 80 cm

Przeznaczenie

Konwerter QUAD PREMIUM jest wyprodukowany przez luksemburską firmę INVERTO, lidera wśród dostawców konwerterów na polski rynek Produkt pochodzi z limitowanej serii, charakteryzującej się małymi szumami własnymi. Konwerter QUAD dostarcza sygnał satelitarny dla czterech jedno-głowicowych tunerów DVB-S/S2 lub dwóch tunerów PVR (dwie głowice) np. NC+, Cyfrowego Polsatu i nbox recorder.

Konwerter testowany w każdych warunkach atmosferycznych i starannie wybrany spośród konwerterów firmowanych przez luksemburską firmę INVERTO.

PRZYKŁADOWY SCHEMAT POŁĄCZENIA

Wymiary

Specyfikacja techniczna

• Nazwa produktu: Konwerter INVERTO QUAD PREMIUM
• Symbol towaru producenta: IDLP-QDL410-PREMU-OPN
• Dolne pasmo – wejście: 10,7-11,7GHz
• Dolne pasmo – wyjście: 950-1950MHz
• Oscylator dolny: 9,75GHz
• Górne pasmo –wejście: 11,7-12,75GHz
• Górne pasmo –wyjście: 1100-2150MHz
• Oscylator Górny: 10,6GHz
• Szumy własne: 0,2dB (0,7dB max)
• Dryft temperaturowy oscylatora: +/-3MHz max
• Szum fazowy: -80dBc/Hz max
• Wzmocnienie: 55dB min
• Zafalowanie charakterystyki wzmocnienia: +/-0,75dB/27MHz
• Sterowanie polaryzacja V: 11.0~14.0 V
• Sterowanie polaryzacja H: 16.0~20.0 V
• Sterowanie pasmem dolnym: 0kHz
• Sterowanie pasmem górnym: 22kHz +/-4kHz, 0,4~0,8 Vpp
• VSWR: 2.5:1
• Separacja pomiędzy polaryzacjami: 22dB min
• Pobór prądu: 200mA max @11~20V
• Impedancja wyjściowa: 75Ohm
• Temperatura pracy: -30…+60C
• Średnica szyjki: 40mm
• Długość szyjki: 50mm
• Złącze: F
• Masa: 243g
