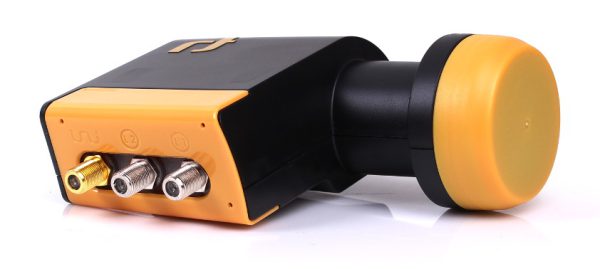

KONWERTER INVERTO QUAD UNICABLE + TWIN

Konwerter Unicable + Twin Inverto
IDLB-QUDL42-UNI2L-1PP

ZALETY

Konwertery Inverto z serii Unicable wyróżnia niski współczynnik szumów oraz wysoki parametr wzmocnienia zapewniający wysoki poziom siły i jakości sygnału satelitarnego.

ZASTOSOWANIE

Konwerter satelitarny do jednokablowego odbioru sygnału na kilku odbiornikach. Znajduje zastosowanie zarówno przy odbiornikach jedno jak i dwugłowicowych (z nagrywarką).

OPIS PRZEDMIOTU

Technologia Unicable to przełom w telewizji satelitarnej! Jedno wyjście konwertera i jeden kabel dostarcza sygnał dla czterech odbiorników cyfrowych.

Konwerter Inverto Unicable o symbolu IDLB-QUDL42-UNI2L-1PP 0,2 dB PRO w komplecie z 3 rozgałęźnikami pozwala na jednoprzewodową transmisję sygnału do czterech odbiorników z Unicable. Odbiorniki pracują w pełni niezależnie. Warunkiem jest posiadanie przez nich funkcji Unicable, która polega na wykorzystaniu do transmisji sygnału 4 częstotliwości: 1 – 1680 MHz , 2 – 1420 MHz, 3 – 2040 MHz, 4 – 1210 MHz.

• Współczynnik szumów 0,2dB
• Wzmocnienie min. 50dB
• Pobór prądu 210mA
• Kompatybilny z DVB-S2 i HDTV
• Średnica uchwytu konwertera : 40mm
• Waga: 0,297 kg

• jedno wyjście konwertera Unicable (SCR) w kolorze złotym pozwala na poprowadzenie sygnału jednym kablem do max. 4 odbiorników cyfrowych z sygnałem SCR lub Unicable
• dwa wyjścia konwertera tzw. Standard w kolorze srebrnym pozwalają na podłączenie zwykłych odbiorników cyfrowych (bez SCR/Unicable)

Technologia Unicable

Technologia Unicable/jednokablowa, dzięki specjalnym konwerterom oraz odpowiedniemu oprogramowaniu w dekoderach satelitarnych, umożliwia podpięcie do jednego kabla antenowego czterech tunerów satelitarnych jednogłowicowych bądź dwóch PVR z dwoma głowicami SAT. To znaczące ułatwienie przy instalacji.Przy tradycyjnej instalacji anteny satelitarnej niezbędny jest pojedynczy przewód antenowy do każdego tunera satelitarnego jednogłowicowego, dlatego posiadacze nowoczesnych dekoderów z twardym dyskiem (dwugłowicowych) muszą mieć podłączone do urządzenia dwa przewody, by odbierać jeden kanał oraz w tym samym czasie nagrywać drugi. Ponadto usługa multiroom wymaga podłączenia kolejnych dekoderów z satelitą.

Skomplikowana i wymagająca wielu przewodów instalacja zdecydowanie zniechęca do korzystania z telewizji satelitarnej. Często też użytkownik nie może skorzystać z oferty nowych rozwiązań jakimi są PVR czy Multiroom, ponieważ podłączenie kolejnych kabli wiązałoby się z kuciem ścian czy dość nieestetycznym podłączeniem zewnętrznym.

Na ratunek przychodzi nam technologia Unicable. Konwertery, czyli te odbiorniki sygnału umieszczone przy talerzu satelitarnym, wykorzystujące to rozwiązanie, pojawiły się już kilka lat temu. Niestety do tej pory korzystanie z nich ograniczone było do zaawansowanych i często drogich tunerów satelitarnych, a od niedawna NC+ oferuje taką funkcjonalność.

Zdecydowanie to rozwiązanie wpływa na wygodę wykonania instalacji satelitarnej oraz zwiększenie popularności dekoderów z PVR oraz usługi multiroom.

SPECYFIKACJA TECHNICZNA

• Oscylator dolny: 9,75GHz
• Górne pasmo – wejście: 11,7-12,75GHz
• Oscylator górny: 10,6Hz
• Dryft temperaturowy: +/-2,5MHz
• Szum fazowy: -90dBc/Hz max
• Wzmocnienie: 55dB min
• Zmienność charakterystyki wzmocnienia: +/-0,75 dB/27MHz
• Separacja między polaryzacjami: min 40dB
• VSWR: 2.5:1
• Impedancja wyjściowa: 75Ohm
• szerokość kanału wyjściowego: 60MHz
• Wyjście IF kanał 1 (SCR0): 1210MHz
• Wyjście IF kanał 2 (SCR0): 1420MHz
• Wyjście IF kanał 3 (SCR0): 1680MHz
• Wyjście IF kanał 4 (SCR0): 2040MHz
• Izolacja pomiędzy kanałami: 20dB min
• Ilość wyjść fullband: 2
• Kontrola SCR’s: DiSEqC (EN-50494)
• Przełączanie dla konwertera fullband: <14,2(V), >15 (H) Volts
• Sygnał tonowy do wyboru pasma: 22kHz min 220mV
• Pobór prądu: 200mA @13,5V
• Temperatura pracy: -30…+60C
• Złącza: F
• Masa: 350g

UWAGA!

IDLU-QUDL42-UNR2L-1PP i IDLB-QUDL42-UNI2L-1PP to oznaczenia dla tego samego konwertera. Konwerter może mieć żółtą, lub białą końcówkę i nie zmienia to w żaden sposób jego działania.
