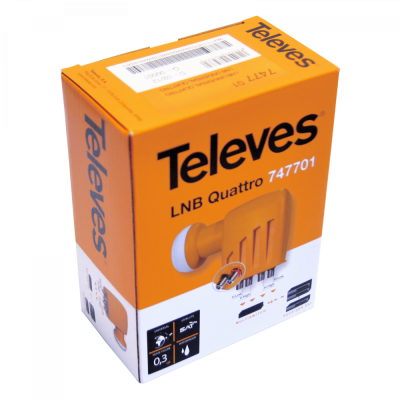

Konwerter Quattro TELEVES ref. 747701

Konwerter Quattro TELEVES ref. 747701

Przeznaczenie

Konwerter satelitarny z 4 wyjściami przeznaczony jest tylko do pracy z multiswitchem.. Konwerter “quattro” ma cztery wyjścia. Każde z wyjść posiada inny zakres częstotliwości i polaryzację. Sygnał z takiego konwertera doprowadzany do multischwitcha może być rozdzielony na kilkanaście tunerów satelitarnych.

Konwerter LNB Quattro z 4 wyjściami, gdzie każde z nich posiada przypisaną stałą kombinację polaryzacja/pasmo (Hh, Hl, Vh, Vl). Każde wyjście oznaczone jest danym kolorem: czarny – Vl, czerwony – Vh, żółty – Hh i zielony – Hl.

Cechy wyróżniające:

• Estetyczny design, kompaktowe wymiary
• Duże wzmocnienie
• Niski współczynnik szumów
• Duża liniowość
• Duża separacja między polaryzacjami
• Bardzo wysoki stopień ochrony: IP66
• Praca przy ekstremalnych temperaturach otoczenia

Charakterystyka:

• Lekkie
• Kompatybilne z uchwytami o średnicy 40mm
• Niskie zużycie prądu
• Zasilane z odbiornika lub multiswitcha
• Łatwa instalacja
• Kompatybilne z systemami multisatelitarnymi

Specyfikacja techniczna:

Zakres częstotliwości: GHz 10,7 … 12,75

Kontrola polaryzacji Horizontal: Vdc 16 … 19

Kontrola polaryzacji Vertical: Vdc 12 … 14

Zakres częstotliwość wyjściowa: MHz 950 … 2150

Częstotliwość Oscylator lokalny: 0KHzGHz9,75

Częstotliwość Oscylator lokalny: 22KHzGHz10,6

Zysk: dB60

Współczynnik szumu: dB0,3

Stabilność oscylatora lokalnego: MHz -1,5 … 1,5

Szum fazowy: (@10 Khz)dBc-75

Napięcie zasilania: Vdc 12 … 20

Maks. prąd: mA 245

Impedancja: Ω75

Średnica: uchwyt do LNB mm40

Temperatura pracy°C: -30 … 60
