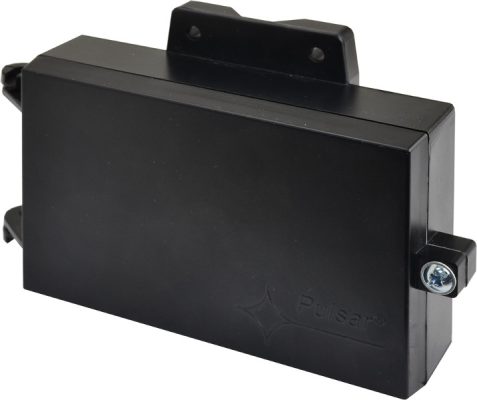

Moduł PULSAR
AWZ594 LBC5/5x1A/PTC
Najważniejsze cechy
- Zasilanie 10÷30VDC
- Wyjście zasilania 5x1A – PTC
- Przekrój przewodu max. 2mm2
- Ilość wejść/wyjść 2/5
- Zabezpieczenia SCP, OLP*, przepięciowe
- Funkcje dodatkowe
- – Dodatkowe wejście zasilania
- – Gniazdo DC 5.5/2.1
- sygnalizacja optyczna LED
- zworki odłączające zasilanie wyjść AUX1 ÷ AUX5 (zacisk „+”)
- Opcje montażu na ścianie – wkręty montażowe x 2, na maszcie – opaska zaciskowa
- Wymiary W=126 H=78+16 D=42 mm
- Gwarancja 2 lata od daty produkcji
- Uwagi
- Listwa rozgałęźna
- Zamykanie – skręcana
- Obudowa wykonana z plastiku
Opis produktu
Posiada dwa wejścia zasilania: złącze śrubowe i gniazdo DC 5,5/2,1 oraz pięć niezależnie zabezpieczonych bezpiecznikami polimerowymi PTC 1A wyjść zasilania AUX1 ÷ AUX5.
Moduł wyposażony jest w zworki J1 ÷ J5 odłączające zasilanie wyjść AUX1 ÷ AUX5 (zacisk „+”).Zadziałanie bezpiecznika PTC sygnalizowane jest przez zgaszenie odpowiedniej diody LED modułu: L1 dla AUX1, L2 dla AUX2 itd.
/center>
Dodatkowo wejście modułu zabezpieczone jest warystorem chroniącym zasilacz przed skutkami wystąpienia przepięć w układzie zasilania.
Przeznaczenie
Moduł bezpiecznikowy LBC5 przeznaczony jest do rozdziału zasilania w systemach CCTV wymagających napięcia z zakresu 10V ÷ 30V DC.
Specyfikacja techniczna
- Zasilanie: 10÷30VDC
- Wyjście zasilania: 5x1A – PTC
- Przekrój przewodu: max. 2mm2
- Ilość wejść/wyjść: 2/5
- Zabezpieczenia: SCP, OLP*, przepięciowe
- Funkcje dodatkowe: – Dodatkowe wejście zasilania – gniazdo DC 5.5/2.1 – Sygnalizacja optyczna LED – Zworki odłączające zasilanie wyjść AUX1 ÷ AUX5 (zacisk „+”)
- Opcje montażu: na ścianie – wkręty montażowe x 2, na maszcie – opaska zaciskowa
- Wymiary: W=126 H=78+16 D=42 mm
- Gwarancja: 2 lata od daty produkcji
- Uwagi – listwa rozgałęźna – zamykanie – skręcana – obudowa wykonana z plastiku:
- SCP – zabezpieczenie przeciwzwarciowe OVP – zabezpieczenie nadnapięciowe OLP – zabezpieczenie przeciążeniowe UVP – zabezpieczenie przed nadmiernym rozładowaniem akumulatora OHP – zabezpieczenie termiczne:
