uniwersalny moduł komunikacyjny GSM-X LTE

Przeznaczenie

GSM-X LTE to uniwersalny moduł komunikacyjny, który oferuje rozbudowaną funkcjonalność i obsługę wielu torów komunikacji.

Z powodzeniem znajdzie liczne zastosowania, z których część można realizować równolegle.

Pełna elastyczność

Moduł może być wykorzystywany w wielu już istniejących, jak i nowo budowanych instalacjach. GSM-X LTE może otrzymywać informacje o zdarzeniach od podłączonej centrali alarmowej, aby przekazać je do stacji monitorujących agencji ochrony lub zainteresowanych osób poprzez sieć komórkową lub Ethernet*. Połączenie z centralą odbywa się za pośrednictwem jej dialera (moduł symuluje stację monitorującą) lub odpowiednio skonfigurowanych wyjść centrali podłączonych do wejść modułu.

Moduł może służyć do realizacji funkcji zdalnego sterowania, np. włączanie czuwania, czy otwieranie bramy, m.in. z użyciem aplikacji mobilnej.

GSM-X LTE może dać „nowe życie” starszym systemom alarmowym.

* Przy współpracy GSM-X LTE z GSM-X-ETH

Kompatybilność z centralami alarmowymi

INTEGRA i INTEGRA Plus

GSM-X LTE współpracuje z urządzeniami serii INTEGRA i INTEGRA Plus (połączenie przez RS-232). Może prowadzić monitoring zdarzeń z tychże central wszystkimi dostępnymi torami: audio, SMS, Ethernet* i LTE**. Dodatkowo, dla INTEGRA Plus dostępna jest funkcja automatycznego tworzenia powiadomień SMS – treść wiadomości bazuje bezpośrednio na liście zdarzeń.

GSM-X LTE umożliwia ponadto zdalne połączenie z oprogramowaniem dla central INTEGRA i INTEGRA Plus:

• DLOADX – służącym do konfiguracji
• GUARDX – przeznaczonym do nadzorowania i administracji systemów alarmowych.

* Transmisja danych przez sieć Ethernet – przy współpracy GSM-X LTE z GSM-X-ETH

** Transmisja danych przez sieć komórkową w technologii LTE/HSPA+/EDGE/GPRS – w zależności od możliwości sieci

Komunikacja

Urządzenie wyposażone jest w telefon komórkowy. Posiada dwa gniazda na karty SIM i pozwala na korzystanie z usług różnych operatorów. W przypadku braku łączności z siecią operatora jednej z kart, automatycznie przełącza się na drugą, zachowując ciągłość komunikacji. Dużym udogodnieniem są funkcje do obsługi przedpłaconych kart SIM, umożliwiające sprawdzenie stanu konta i ustawianie powiadomień o przekroczeniu minimalnej kwoty.

Niewątpliwą zaletą urządzenia jest możliwość prostej rozbudowy o moduł ethernetowy GSM-X-ETH, co otwiera dostęp do kolejnego medium komunikacyjnego – sieci Ethernet.

Efektywny monitoring

W obszarze monitoringu, skuteczne przekazywanie informacji realizowane jest:

• w formie tekstowej – SMS
• głosowo – torem audio przez GSM
• przez sieć Ethernet* z wykorzystaniem TCP lub UDP
• przez sieć komórkową** – za pomocą protokołów TCP lub UDP.

W przypadku udostępniania zdarzeń przez sieć komórkową lub Ethernet*, moduł obsługuje dwa formaty transmisji:

• SIA-IP (do komunikacji z dowolną stacją monitorującą)
• SATEL (do komunikacji z urządzeniami produkcji SATEL:
• stacją monitorującą STAM-2 lub konwerterem monitoringu SMET-256).

Obsługa kilku torów transmisji – w jednym urządzeniu – gwarantuje szybkie i pewne przekazanie informacji. Z każdego można korzystać niezależnie, definiując konkretne zadania do realizacji.

Dual Path Reporting (dwutorowy monitoring)

GSM-X LTE z podłączonym modułem GSM-X-ETH umożliwia realizowanie monitoringu dwoma niezależnymi torami: przez sieć komórkową* lub Ethernet (możliwość ustalenia priorytetu).

Urządzenie stale kontroluje stan połączeń ze stacją monitorującą, a gdy zajdzie taka konieczność, zastępuje jeden kanał drugim.

GSM-X LTE oferuje dodatkowo możliwość przesyłania monitoringu do dwóch autonomicznych stacji monitorujących, z których każda, jeśli zajdzie taka potrzeba, może posiadać dwa adresy IP.

* Transmisja danych w technologii LTE/HSPA+/EDGE/GPRS – w zależności od możliwości sieci komórkowej

Powiadamianie

Moduł GSM-X LTE umożliwia przesyłanie powiadomień na maksymalnie 8 numerów telefonów. Funkcja ta może być realizowana:

• głosowo – poprzez wbudowany układ powiadamiania głosowego
• wiadomościami SMS
• powiadomieniami PUSH
• poprzez usługę CLIP.

Urządzenie może przekazywać powiadomienia do odbiorcy kilkoma niezależnymi torami. Informacja o zdarzeniu zostanie wysłana wszystkimi zaprogramowanymi wcześniej drogami, dzięki czemu dotrze do odbiorcy nawet wówczas, gdy jedna ze ścieżek okaże się niedostępna.

Bramka GSM

Moduł może w pełni zastąpić linię analogową. Generuje wówczas charakterystyczne dla niej stany napięciowe i sygnały o stanie łącza (np. linia wolna/niedostępna), a po zestawieniu połączenia przez sieć komórkową – przekazuje sygnały z niej przychodzące. Gdy linia jest niedostępna przekierowuje połączenia głosowe do sieci komórkowej. W przypadku central abonenckich PBX pełni rolę dodatkowej linii zewnętrznej, co pozwala zoptymalizować koszty połączeń wychodzących (do sieci komórkowych). Moduł może także filtrować połączenia, generować dźwięk dzwonka oraz informację o numerze dzwoniącego (Caller ID).

Zdalne sterowanie

GSM-X LTE posiada 4 wyjścia, którymi można sterować zdalnie i aktywować z dowolnego miejsca, na kilka sposobów.

Poza sterowaniem czuwaniem systemu alarmowego moduł GSM-X LTE świetnie sprawdzi się przy realizacji funkcji automatyki: do sterowania oświetleniem, bramami, furtkami, roletami czy elektrozaworami. Na życzenie uruchomi ogrzewanie, włączy klimatyzację, instalację oddymiającą, nawadniającą i wiele innych.

Mobilny dostęp

Aplikacja GX CONTROL umożliwia:

• weryfikowanie stanu wejść i wyjść (podłączonych urządzeń)
• przeglądanie awarii z możliwością kasowania ich pamięci
• podgląd pamięci zdarzeń z możliwością filtrowania
• zdalne sterowanie wyjściami modułu (podłączonymi do nich urządzeniami)

Komunikaty PUSH zapewniają użytkownikowi stały dostęp do informacji.

Co ważne, konfiguracja aplikacji jest bardzo prosta, podobnie jak połączenie jej z modułem. Wystarczy wysłać z jej poziomu SMS do urządzenia, aby otrzymać w odpowiedzi dane konfiguracyjne. Inny, równie wygodny sposób, to zeskanowanie kodu QR, który generowany jest w programie GX Soft lub w uprzednio skonfigurowanej aplikacji.

Funkcjonalne oprogramowanie

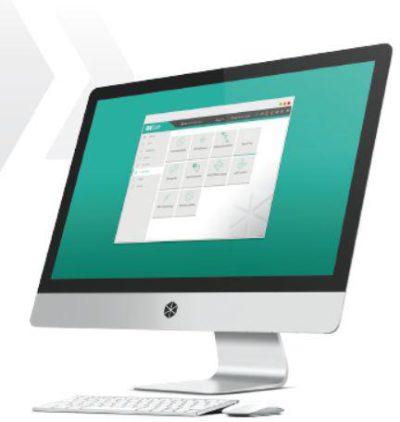

GX Soft to rozbudowane narzędzie wyposażone w przyjazny i czytelny interfejs, przeznaczone do konfiguracji, a także diagnostyki modułów komunikacyjnych SATEL.

Współpraca z programem odbywa się lokalnie (przez USB) lub zdalnie (przez Ethernet* lub sieć komórkową).

*Przy współpracy GSM-X LTE z GSM-X-ETH

Wygodne i bezpieczne połączenie

Korzystanie z bogatej funkcjonalności GX CONTROL i GX Soft możliwe jest dzięki usłudze zestawiania połączeń SATEL. Konfiguracja komunikacji aplikacji i programu z modułem GSM-X LTE zajmuje jedynie kilka chwil i nie wymaga stosowania zewnętrznego adresu IP, ani zaawansowanych ustawień sieciowych. Przesyłane dane są szyfrowane z użyciem złożonego algorytmu, co zapewnia bezpieczeństwo transmisji.

Zdalna aktualizacja oprogramowania

GSM-X LTE współpracuje z serwerem aktualizacji UpServ, co umożliwia zdalną aktualizację oprogramowania urządzenia. Pozwala to instalatorowi na szybkie wprowadzanie nowych funkcjonalności, bez konieczności dojazdu do obiektu i demontażu modułu.

Komunikacja

• symulacja linii telefonicznej przez sieć komórkową – bramka GSM
• wbudowany komunikator audio
• obsługa dwóch kart SIM
• łatwa rozbudowa o moduł ethernetowy GSM-X-ETH

Monitoring zdarzeń

• Dual Path Reporting zgodny z EN 50136*
• źródła monitoringu:
• monitoring audio centrali alarmowej
• zdarzenia wewnętrzne
• naruszenie wejść
• zmiana stanu wyjść
• tory raportowania:
• audio (GSM)
• SMS
• Ethernet* (TCP/UDP)
• sieć komórkowa** (TCP/UDP)

* Przy współpracy GSM-X LTE z GSM-X-ETH

** Transmisja danych w technologii LTE/HSPA+/EDGE/GPRS – w zależności od możliwości sieci komórkowej
