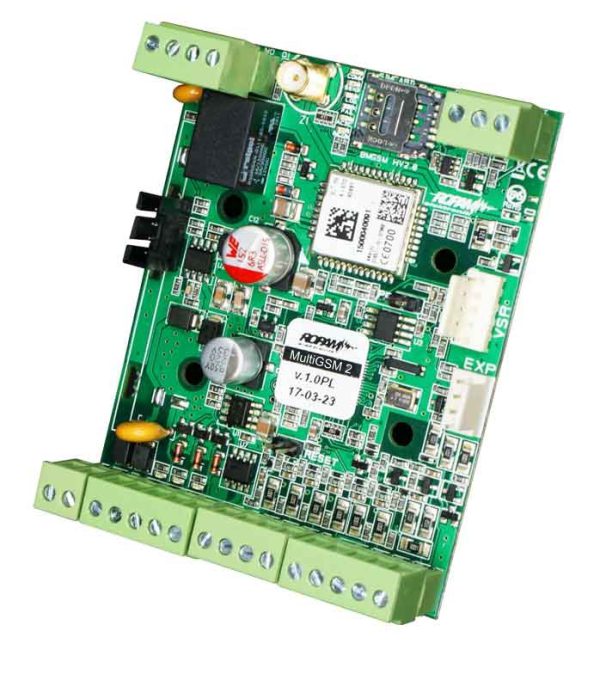

MODUŁ POWIADOMIENIA GSM ROPAM MultiGSM 2

MODUŁ POWIADOMIENIA GSM
ROPAM MultiGSM

NAJWAŻNIEJSZE CECHY

• wbudowany modem GSM/DCS/EGSM bez SIMLOCK-a
• wykrywanie zagłuszania GSM (JAMMING)
• 8-1000 numerów telefonu, 2 grupy do powiadomień i sterowania: numery 1-8 wybór pojedyncze , 1-1000 (karta SD) wybór zbiorczy, cała grupa
• 8 wejść, konfiguracja pracy NC, NO

PRZEZNACZENIE

Terminale MultiGSM z racji swojej budowy i funkcji dedykowane są do integracji z innymi urządzeniami (np. centrale alarmowe, kontrolery PLC, przekaźniki, sterowniki) poprzez wejścia i wyjścia binarne, Dzięki wbudowanemu modemowi GSM możliwa jest transmisja zdarzeń z systemu poprzez SMS, VOICE, E-MAIL. Do sterowania i kontroli służą SMS, CLIP, DTMF.

OPIS

• wbudowany modem GSM/DCS/EGSM bez SIMLOCK-a
• wykrywanie zagłuszania GSM (JAMMING): raportowanie stanu na wyjściu i zapis w pamięci zdarzeń
• 8-1000 numerów telefonu, 2 grupy do powiadomień i sterowania: numery 1-8 wybór pojedyncze , 1-1000 (karta SD) wybór zbiorczy, cała grupa
• obsługa karty SD, SDHC:
• zarządzanie numerami telefonu 1-1000, ‘telefony .txt’ (łatwa edycja i zmiana grypy do powiadomienia i funkcji KeyGSM)
• programowanie urządzenia poprzez kartę SD, plik zapiany programem Partner GSM na karcie SD (config.rpm)
• 8 wejść, konfiguracja pracy NC, NO o regulowanej czułości do 60 000 [ms lub s]
• AI wejście analogowe 0-10V ze skalowaniem do wartości fizycznej (np. temp=°C, RH=%, p=kPa)
• wejście FAC do kontroli napięcia AC (lub DC) zasilania podstawowego np.. centrali, kontrolera, zasilacza DC
• 4 sterowane wyjścia poprzez SMS, CLIP, DTMF, awaria, brak AC, JAMMING

• O1 wyjście 12VDC/1A z zabezpieczeniem zwarciowym i przeciążeniowym, O2-O4 wyjścia OC 100mA
• transmisja z wejść SMS/VOICE/CLIP
• transmisja zdarzeń poprzez E-MAIL (protokół SMTP):
  • obsługa serwera SMTP (bez autoryzacji SSL/TSL !) i czterech adresów e-mail,
  • ekonomiczna transmisja poprzez GPRS (E-MAIL STAN<1kB) , możliwość

  wykorzystania funkcji klientów poczty do filtrowania, analizy, retransmisji itd.

• dowolne SMS-y i komunikaty VOICE ( wymagany VSR-2) przy zdarzeniach w systemie: wejścia, temp.
• funkcje Terminal: MultiGSM pracuje jak modem, terminal GSM (DCE), kontrola is sterowanie z urządzeń DTE poprzez port RS232TTL (PLC, kontrolery itp.)
• TerminalSMS: funkcja transmisji i odbierania SMS poprzez port RS232TTL,
• TerminalEMAIL: funkcja transmisji e-mail poprzez port RS232TTL ,
• TerminalCall: funkcja generuje połączenia głosowe z obsługą DTMF, sterowanie poprzez RS232TTL, komendy ASCI, ( funkcja na specjalne zamówienie),
• KeyGSM: obłsuga do 1000 numerów telefonów, zastosowanie; szlabany, wjazdy do osiedla mieszkaniowe, bramy garażowe, parkingi hoteli itp..

LogicProcessor:

• funkcji logiczne (9) dla argumentów: wejść, wyjść, markerów (wartość binarna 0/1), progów temperatury, progów wejścia analogowe, awarie, timery, wartości binarne
• funkcje czasowo-logiczne (8) jak programowane przekaźniki czasowe, wyzwalania i reset timerów (bloków) identyczne jak argumenty w funkcjach logicznych a wyniki zapisywane są wyjść lub markerów
• 4 timery 24h do opcji LogicProcessor
• monitoring GPRS:
  • współpraca ze stacją MSR Manager (sterownik RopamMSR, w opracowaniu),
  • współpraca ze stacją Kronos NET (sterownik RopamDirect) – szyfrowana transmisja TCP/IP, dwa adresy IP, zapasowa transmisja SMS, praca równoległa z trybem powiadomienia SMS/VOICE
• integracja audio z domofonami i interkomami
• integracja z video-domofonami poprzez bramkę VAR-1 , pozwalalajaca na rozmowę telefoniczną pomiędzy bramofonem a telefonem komórkowym,
• możliwe załączenie rygla kodem DTMF
• pomiar temperatury z czujnika TSR-1, termostat na 2 wyjściach z histerezą
• dwukierunkowy system audio, podsłuch obiektu (AMR-1)
• zegar RTC z podtrzymania bateryjnym (restarty zasilania)
• funkcja testu łączności: SMS, SMS STAN, CLIP
• optyczna sygnalizacja pracy i zasięgu GSM
• pamięć zdarzeń; 1000 zdarzeń z nadpisywaniem
• funkcje ograniczenia kosztów i ilości transmisji
• obsługa kodów USSD (kontrola kart pre-paid i zmiana usług)
• zapis loga temperatury, wejścia analogowego, wejść i1-I8 na kartę SD (aktywacja wymaga PartnerGSM v4.2), możliwe jest także automatycze wysłanie loga o 00:00 na 1-szy adres e-mail
• zasilanie 12V/DC z kontrolą napięcia DC (<11V).

SCHEMAT POŁĄCZEŃ
