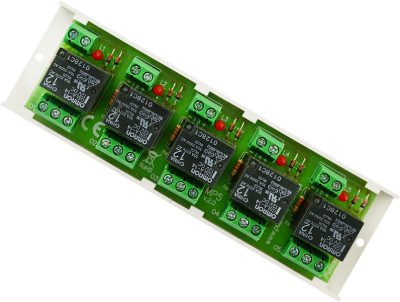

MODUŁ PRZEKAŹNIKOWY PULSAR
MP5 AWZ520
Najważniejsze cechy
- Zasilanie: 10÷14VDC
- Przekaźniki: 5x REL-C/NO/NC, 2A@30VDC/50VAC
- Gwarancja: 2 lata od daty produkcji
Przeznaczenie
Moduł przekaźnikowy MP5 (AWZ520) przeznaczony jest do stosowania w instalacjach niskonapięciowych. Służy do sterowania, sygnalizowania stanów np. w systemach alarmowych, kontroli dostępu. Może być stosowany do sterowania urządzeniami o dużym poborze prądu poprzez wyjścia OC systemów alarmowych. Ponadto zapewnia separację galwaniczną sygnałów, źródeł zasilania w stosunku do wyjść modułu.
Specyfikacja techniczna
- Napięcie cewki przekaźnika: 10÷14V DC (-/+5%),
- Prąd sterowania cewki: 37mA@12VDC
- Ilość przekaźników: 5
- Napięcie styków przekaźnika: 30VDC / 50VAC max.
- Prąd styków przekaźnika: 2A max.
- Styki przekaźnika: C/NC/NO (wyprowadzenia Ø 2,05mm – AWG 24-12)
- Czas załączenia/wyłączenia: 15ms/8ms (-/+5%)
- Warunki pracy: II klasa środowiskowa, -10°C÷ 40°C
- Obudowa: Brak, konstrukcja typu “open-frame”, IP00
- Wymiary: W=140, L=43, H=25 [mm, +/-2]
- Waga netto/brutto: 0,093 / 0,120 [kg]
- Montaż: Taśma montażowa lub wkręt montażowy x 2
- Deklaracje: Gwarancja CE, 2 lat od daty produkcji
- Uwagi: Wyprowadzenia na złączach – Ø 0,41÷1,63 (AWG 26-14), Ø 0,51÷2,05 (AWG 24-12) – styki przekaźnika
