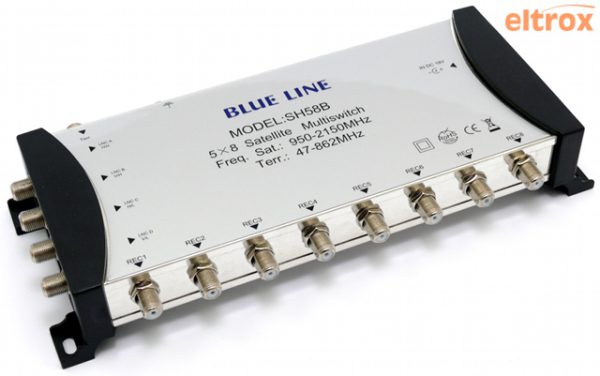

MULTISWITCH BLUE LINE SH58B
DLA 8 ODBIORCÓW
Opis produktu
Multiswitch przeznaczony jest do rozbudowy wewnętrznej instalacji antenowej systemu telewizji satelitarnej i naziemnej. UWAGA! Multiswitch współpracuje TYLKO z konwerterami TYPU QUATTRO! Sygnał satelitarny doprowadzamy do odpowiednich wejść w multiswitchu. Dodatkowo do multiswitch’a podłączamy też sygnał z anteny do odbioru telewizji naziemnej. Przy takim połączeniu niezależnie na każdym wyjściu multiswitcha wyprowadzony jest sygnał TV satelitarnej i TV naziemnej. Podłączając konwerter satelitarny do wejść satelitarnych multiswitcha, należy zwrócić uwagę na odpowiednie przyporządkowanie złącz LOW BAND (bez 22kHz – L) i HIGH BAND (z 22kHz – H) oraz polaryzacji H (poziomej – horyzontalnej) i V (pionowej – wertykalnej) do złącz w czterowyjściowym konwerterze typu Quattro. Do wyjść urządzenia możliwe jest podłączenie wielu odbiorników satelitarnych i naziemnych. Multiswitch automatycznie dopasowuje rodzaj sygnału jaki będzie przekazywany do danego odbiornika. Należy zwrócić szczególną uwagę na prawidłowe i staranne wykonanie montażu wtyków typu F na przewodach.
Do przyłączenia sygnałów do urządzenia należy stosować przewody antenowe możliwie najwyższej jakości, spełniające odpowiednie normy techniczne umożliwiające prawidłową pracę urządzenia i długą trwałość instalacji.
Odbiór z jednego satelity dla 8 odbiorców!
Specyfikacja
- SPECYFIKACJA TECHNICZNA:
- Zakres częstotliwości: LNB-wejście 950-2150 MHz TV naz.-wejście 47-862 MHz
- Liczba wejść: 4 + 1 / V High, V Low, H High, H Low / oraz telewizja naziemna.
- Liczba wyjść: 8
- Tłumienie: 950-2150 MHz 6 dB 86-862 MHz 2 dB
- Izolacja: H / V > 28 dB SAT-SAT > — dB Rec-Rec >28 dB Terr.-Sat. >30 dB Sat.-Terr. >30 dB
- Poziom sygnału na wyjściu (max.): 950-2150 MHz 101 dB 47-862 MHz 85 dB
- Zasilanie: 90 – 264 VAC, pobór prądu 12
- Wymiary: 255x125x40 mm
