Regulator ładowania PWM, EPEVER LS2024B 20A 12/24V

Regulator ładowania PWM, EPEVER LS2024B 20A 12/24V

Seria regulatorów LandStar to programowalny regulator ładowania słonecznego Epever nowej generacji. Wszystkie modele wyposażone są w aluminiowy radiator, który zapewnia niezawodność w środowisku o wysokiej temperaturze. RS-485 łączy się z wyświetlaczem LCD MT50 (do kupienia oddzielnie) lub komputerem PC, w celu monitorowania w czasie rzeczywistym, ustawień niestandardowych i sterowania itp.

Przykładowa konfiguracja zestawu:

1 – regulator (prezentowany przedmiot)

2 – akumulator

3 – moduł fotowoltaiczny

4 – obciążenie (12 / 24V DC)

5 – przetwornica

6 – obciążenie (230V AC)

7 – bezpiecznik topikowy

8 – rozłącznik izolacyjny

Właściwa kolejność podłączania elementów do regulatora:

– Zawsze podłączamy akumulator jako pierwszy!

– Jak upewnimy się, że akumulator jest podłączony, wtedy dołączyć można obciążenie, czyli urządzenia które chcemy zasilić z regulatora.

– Na samym końcu podłączamy panele fotowoltaiczne.

Rozłączanie systemu następuje w odwrotnej kolejności. Niewłaściwa kolejność podłączania grozi uszkodzeniem regulatora!

Specyfikacja

• Nominalne napięcie systemu – 12/24VDC Auto
• Typy akumulatora – kwasowo-ołowiowe (Sealed, AGM, żelowe)
• Nominalny prąd ładowania – 20A
• Nominalny prąd odbiorników – 20A
• Zakres napięć pracy regulatora – 8～32V
• Maks. napięcie obwodu otwartego PV – 50V
• Własne zużycie – ≤8,4mA/12V; ≤7,8mA/24V
• Spadek napięcia na obwodzie ładowania – ≤0.28V
• Spadek napięcia na obwodzie obciążenia – ≤0.20V
• Współczynnik kompensacji temperaturowej – -3mV/℃/2V (domyślnie)
• Temperatura otoczenia – -35℃～+50℃
• Względna wilgotność – ≤95%
• Klasa ochrony – IP30
• Gniazdo komunikacyjne – RS485 (RJ45)
• Uziemienie – Wspólne dodatnie
• Wymiary – 159.6×81.4×47,8mm
• Wymiar montażowy – 147x50mm
• Otwór montażowy – Φ4.3
• Złącze – 10mm2
• Waga – 0,3kg

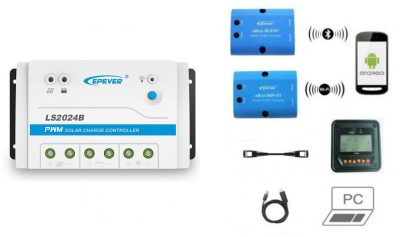

Urządzenie może komunikować się za pośrednictwem WiFi ze smartfonami z Androidem.

Dodatkowo za pomocą kabla RJ45-RJ45 można podłączyć wyświetlacz MT50, który zapewnia podgląd najważniejszych parametrów, oraz konfigurację urządzenia.

Poza tym regulator można podłączyć do komputera, za pomocą kabla RJ45 – USB.

Dedykowany kabel dostępny również w naszej ofercie.
