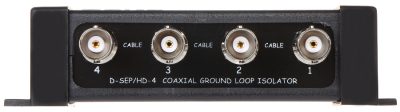

SEPARATOR WIDEO D-SEP/HD-4
Najważniejsze cechy
- Standard:
- AHD – 5 Mpx,
- HD-CVI – 8 Mpx 4K UHD,
- HD-TVI – 5 Mpx,
- CVBS – PAL / NTSC
- Rodzaj urządzenia: Pasywne
- Liczba wejść: 4 szt. Gniazdo BNC
- Liczba wyjść: 4 szt. Gniazdo BNC
Przeznaczenie
D-SEP/HD-4 izolator pętli masy (ground loop isolator) jest pasywnym urządzeniem, które eliminuje lub zmniejsza zakłócenia sygnału wynikające z różnicy potencjałów pomiędzy urządzeniami i prądami płynącymi masą sygnałową. Urządzenie zapewnia separację galwaniczną i przeznaczone jest do aplikacji wykorzystujących standard sygnału: AHD, HD-CVI, HD-TVI, PAL. D-SEP/HD-4 składa się z 4 niezależnych (odseparowanych galwanicznie) kanałów. Każde wejście zabezpieczone jest specjalistyczną diodą TVS.
Uwaga! Urządzenie D-SEP/HD-4 wymaga prawidłowego połączenia: Cable (gniazdo BNC) – sygnał z kamery (linia przesyłowa), Device (gniazdo BNC) – rejestrator, monitor.
Specyfikacja techniczna
- Rodzaj urządzenia: Pasywne
- Liczba wejść: 4 szt. Gniazdo BNC
- Liczba wyjść: 4 szt. Gniazdo BNC
- Impedancja wejściowa: 75 Ω
- Impedancja wyjściowa: 75 Ω
- Separacja galwaniczna między wejściami a wyjściami: 50 V DC
- Separacja galwaniczna między poszczególnymi kanałami: > 2000 V
- Szerokość pasma: 200 MHz
- Zasilanie: Nie
- Temperatura pracy: -20 °C … 55 °C
- Waga: 0.12 kg
- Wymiary: 103 x 78 x 30 mm
- Gwarancja: 2 lata
Standard
- AHD – 5 Mpx
- HD-CVI – 8 Mpx 4K UHD
- HD-TVI – 5 Mpx
- CVBS – PAL / NTSC
Tłumienie
- 4.43 MHz @ 0.37 dB
- 11 MHz @ 0.47 dB
- 21 MHz @ 0.62 dB
- 38 MHz @ 0.93 dB
- 42 MHz @ 0.93 dB
- 67.5 MHz @ 1.16 dB
Zabezpieczenie wejść
- ESD, IEC 61000-4-2, ±30kV contact, ±30kV air
- EFT, IEC 61000-4-4, 40A (5/50ns)
- Lightning, IEC 61000-4-5, 30A (tP=8/20μs)
