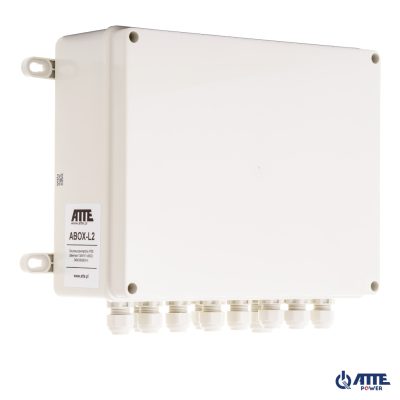

SWITCH ZEWNĘTRZNY 8-PORTOWY POE DO 8 KAMER IP ATTE IP-8-20-L2
Zestaw do 8 kamer IP, w obudowie zewnętrznej ABOX-L2, zasilacz 96W, switch PoE 10 portowy (8xPoE 10/100Mbps + 2xGigabit Uplink), bezpieczniki elektroniczne, typu IP-8-20-L2
Przeznaczenie
IP-8-20-L2 to gotowy zestaw, dedykowany do zasilania systemu telewizji przemysłowej IP składającego się z 8 kamer IP. Elektroniczne zabezpieczenia wyjść PoE zapewniają ciągłość pracy całego systemu przy zwarciu, lub przeciążeniu pojedynczych gałęzi zasilania, oraz automatyczny powrót napięcia po ustąpięniu awarii. Urządzenie znajduje zastosowanie w systemach wymagających zwiększonej przepustowości sieci takich jak monitoring CCTV 4K Ultra HD.
Zestawy ze switchem PoE przeznaczone są do współpracy z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af oraz PoE PASSIVE.
Obudowy zewnętrzne serii ABOX stanowią wygodne rozwiązanie problemu ochrony urządzeń oraz połączeń kablowych montowanych w warunkach zewnętrznych. Wysokiej jakości tworzywo sztuczne zapewnia odporność na promieniowanie UV i pozostałe, niekorzystne czynniki atmosferyczne. Dostępne w ofercie modele zostały wyposażone w blachę montażową, posiadającą specjalne otworowanie w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części blachy montażowej
Najważniejsze cechy i funkcje:
- obsługa kamer 4K Ultra HD
- możliwość zasilania 8 odbiorników PoE 802.3at/af lub PASSIVE
- bezpiecznik elektroniczny niezależnie dla każdego kanału PoE (auto powrót)
- możliwość wyłączenia zasilania na portach PoE
- wyraźna optyczna sygnalizacja stanu zasilania oraz transmisji danych
- do 40W mocy na portach PoE (LAN_1 do LAN_8)
- łatwe i szybkie uruchomienie bez koniczności konfiguracji parametrów
- wysoka sprawność modułu zasilacza (>90%)
- łatwy i szybki serwis instalacji dzięki modułowej budowie
- łatwa rozbudowa i skalowanie systemu poprzez dołączenie dodatkowych switchy serii xPoE / IP oraz IPB / IPUPS
- montaż modułów w dowolnej, otworowanej części blachy montażowej (system rastrowy)
- pokrywa i obudowa połączone żyłką w celu ułatwienia serwisu
- możliwość zachowania zapasu kabli wewnątrz obudowy
- wejście kablami przez zamontowane w obudowie dławnice: 10xM16 oraz 1xM20
- w komplecie 4 uchwyty umożliwiające montaż obudowy bez naruszania stopnia ochrony IP56
- opcjonalny adapter ADD-PMAL umożliwa łatwy montaż obydowy na słupach lub latarniach (sprzedawany oddzielnie)
W skład zestawu wchodzą:
- 1x obudowa ABOX-L2
- 1x zasilacz APS-90-480-OF
- 1x switch xPoE-10-20-OF
Specyfikacja techniczna
Porty LAN | 10 portów RJ45(8xLAN+PoE 10/100Mbps, 2x Gigabit UpLink) |
Obsługiwane odbiorniki PoE (standard / moc max) | 802.3af – do 15,4W LAN_1…LAN_8 (Vin > 48VDC) 802.3at – do 30W LAN_1…LAN_8 (Vin > 48VDC) PoE PASSIVE – do 40W LAN_1…LAN_8 |
Wyjścia PoE (standard / tryb zasilania) | LAN_1…LAN_8 PoE PASSIVE, mode B (4,5+) (7,8-) |
Zabezpieczenie wyjść PoE (nadprądowe / przed zwarciem) | LAN_1…LAN_8 0,75A / elektroniczny (auto-powrót) |
Mikroprzełączniki SW1 (DIP switch) | przełączniki 1…8 “PoE ON/OFF” – zasilanie PoE na portach LAN_1…LAN_8 |
Zasilacz sieciowy (rodzaj / typ) | impulsowy SMPS / APS-90-480-OF |
Zabezpieczenie wyjścia zasilacza (nadprądowe / przed zwarciem) | 9A, elektroniczne (po zwarciu może być wymagany restart zasilacza) |
Zabezpieczenie termiczne zasilacza | TSD (thermal shutdown) 130°C, wymaga restartu |
Zakres napięcia wejściowego zasilacza / zabezpieczenie wejścia | 180…240VAC / T3,15A bezpiecznik topikowy F1 |
Moc wyjściowa zasilacza (ciągła) | 96W |
Sprawność zasilacza | 92% @90W |
Napięcie wyjściowe zasilacza (zasilania kamer PoE) | 48V +/-2% |
Montaż obudowy | naścienny, uchwyty montażowe |
Montaż urządzeń wewnątrz obudowy | systemowe otworowanie 4,8mm w rastrze 10,8mm |
Zakres temperatur pracy | -25°C…+40°C |
Obudowa (typ / materiał / kolor / zabezpieczenie / przepusty kablowe) | ABOX-L2 / tworzywo / RAL7035 szary / dławnice 10xM16 oraz 1xM20 |
Wymiary / masa netto / stopień ochrony | 240x190x90mm / 1kg / IP56 |
