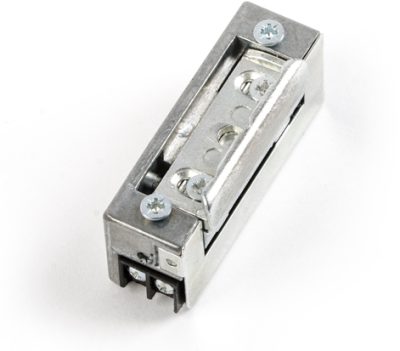

ZACZEP ELEKTRA R4 Z BLOKADĄ SYMETRYCZNY

ELEKTROZACZEP
R4 Z BLOKADĄ
SYMETRYCZNY

OPIS

Zaczep R4 przeznaczony jest do zdalnego otwierania drzwi i furtek lewych i prawych oraz dwuskrzydłowych. Współpracuje z zamkiem zapadkowo-zasuwkowym lub zapadkowym. Przeznaczony do stosowania, tam gdzie możliwe jest wykonanie gniazda o wymiarach 22x30x69 mm (patrz galeria). Zaletą zaczepu są małe wymiary, symetryczność, dzięki której odmiana może być montowana zarówno do drzwi lewych jak i prawych oraz większa pewność działania nawet w przypadku wykrzywionej futryny lub spaczonych drzwi. Zaczep R4 można montować ze standardowymi szyldami R3 firmy “Elektra Plus”.

Symetryczna konstrukcja oraz małe wymiary umożliwiają zastosowanie go do systemu bram przesuwnych. Zaczep R4 może współpracować z instalacją domofonową we wszelkiego typu drzwiach wejściowych. Wykonuje się go z materiałów odpornych na korozję, a więc może być instalowany na zewnątrz budynków jednak powinien być chroniony przed zalaniem, wpływami atmosferycznymi i zamalowaniem farbą.

WERSJA ZACZEPU

Z blokadą – działanie jak w wersji podstawowej z dodatkową funkcją blokady zapadki – przesunięcie dźwigni blokady umożliwia otwarcie drzwi na stałe, bez użycia impulsu elektrycznego. Po cofnięciu dźwigienki blokady w położenie pierwotne, zaczep pracuje jak w wersji podstawowej. Wersja ta stosowana może być w pomieszczeniach gdzie potrzebne jest czasowe odblokowanie drzwi np.: biura, placówki usługowe w godzinach urzędowania (pomieszczenia ogólnodostępne). Po godzinach urzędowania można zaczep zablokować, wówczas dostęp jest kontrolowany za pomocą układu domofonowego.

Praca zaczepu charakteryzuje się cichym brzęczeniem.

SPECYFIKACJA TECHNICZNA

• wymiary zewnętrzne obudowy: 21 x 29 x 67 mm
• masa: 0,16 kg
• dopuszczalny nacisk na drzwi podczas zwalniania zapadki: 30N (3 kG)
• dopuszczalne obciążenie drzwi działające na zaczep: 3000 N (300 kG)
• napięcie znamionowe U: 10 ą 2V * 24 ą 2V **
• natężenie: I AC 280-530mA DC 440-660mA
• dopuszczalny czas nieprzerwanej pracy: 30 min.
• zapadka: regulowana w zakresie 3 mm umożliwia regulację luzu

* pozwala zastosować transformator dzwonkowy

** w wykonaniu specjalnym
