Z czego składa się monitoring IP? (IP Monitoring System Components)
Monitoring IP to cyfrowy system dozoru wizyjnego, który wykorzystuje technologię sieciową do przesyłu obrazu i danych w czasie rzeczywistym. Według Axis Communications – pioniera IP monitoringu – systemy te oferują wyższą rozdzielczość, skalowalność i integrację z innymi systemami zabezpieczeń w porównaniu do tradycyjnych rozwiązań analogowych.

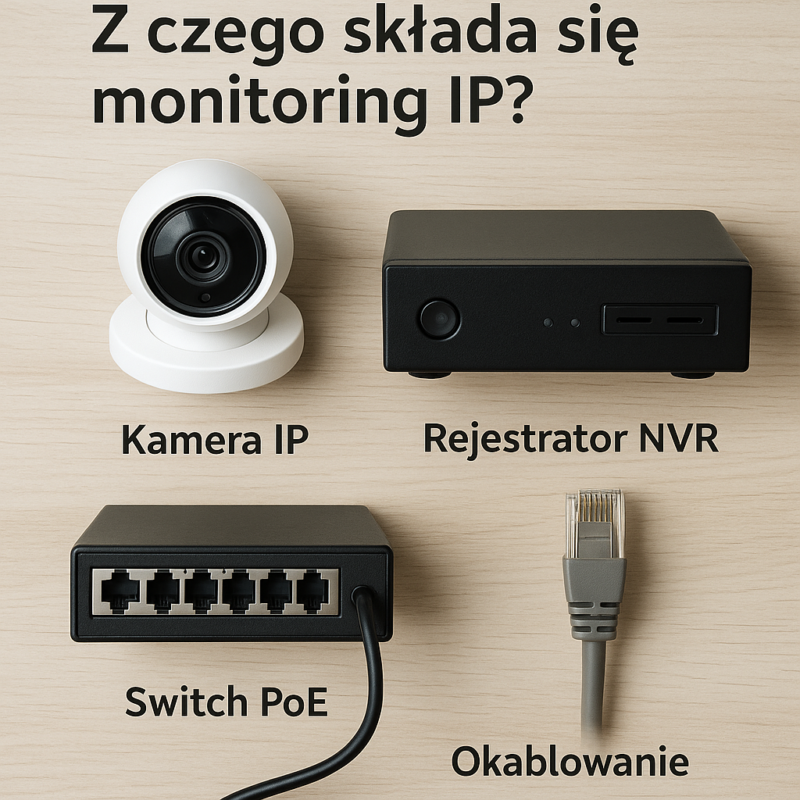

Monitoring IP składa się z czterech głównych komponentów: kamer ip, rejestratora sieciowego (NVR), infrastruktury sieciowej (routery, switche, okablowanie) oraz oprogramowania zarządzającego. Każdy z tych elementów odgrywa kluczową rolę w skutecznym nadzorze i archiwizacji nagrań, a ich odpowiedni dobór wpływa na jakość, stabilność i bezpieczeństwo całego systemu.

Kamera IP

Kamera IP to cyfrowe urządzenie rejestrujące obraz i dźwięk, które przesyła dane przez sieć komputerową – najczęściej za pomocą protokołu TCP/IP. Termin „IP” oznacza „Internet Protocol”, czyli standard komunikacji w sieciach internetowych i lokalnych (LAN).

W odróżnieniu od analogowych kamer CCTV, kamery IP oferują wyższą rozdzielczość (nawet do 12 MP), możliwość zdalnego podglądu w czasie rzeczywistym, analizę obrazu (np. wykrywanie ruchu, rozpoznawanie twarzy) oraz integrację z systemami alarmowymi i smart home. Jak podaje Bosch Security Systems, nowoczesne kamery IP mogą również działać autonomicznie, zapisując nagrania lokalnie na kartach microSD lub bezpośrednio do rejestratorów NVR.

Typowe funkcje kamer IP obejmują:

• kompresję obrazu (H.264, H.265),

• podczerwień (IR) do pracy nocą,

• zasilanie PoE (Power over Ethernet),

• szyfrowanie danych dla ochrony prywatności.

Kamera IP to podstawowy komponent nowoczesnych systemów monitoringu – zarówno w zastosowaniach domowych, jak i przemysłowych.

Rejestrator IP

Rejestrator IP, znany również jako NVR (Network Video Recorder), to urządzenie służące do zapisu, przechowywania i zarządzania nagraniami z kamer IP. W przeciwieństwie do analogowych rejestratorów DVR, NVR nie wymaga fizycznego połączenia z kamerami – komunikacja odbywa się poprzez sieć LAN lub Wi-Fi.

Jak podaje Dahua Technology, nowoczesne rejestratory IP umożliwiają:

• zapis materiału w jakości Full HD, 4K lub wyższej,

• podgląd na żywo z wielu kamer jednocześnie,

• inteligentne wyszukiwanie nagrań (np. po detekcji ruchu),

• dostęp zdalny przez aplikacje mobilne i przeglądarki.

Typowy NVR obsługuje od 4 do 64 kanałów kamer IP i może posiadać od 1 do 8 kieszeni na dyski twarde (HDD), umożliwiając zapis danych przez wiele tygodni lub miesięcy.

Rejestrator IP to serce systemu monitoringu – odpowiada za archiwizację, bezpieczeństwo danych oraz centralne zarządzanie obrazem z wielu lokalizacji.

Switch POE

Switch PoE (Power over Ethernet) to przełącznik sieciowy, który jednocześnie przesyła dane i zasilanie do urządzeń sieciowych za pomocą jednego kabla Ethernet (np. kamer IP, punktów dostępowych, telefonów VoIP). Dzięki temu eliminuje potrzebę stosowania oddzielnych zasilaczy.

PoE bazuje na standardach IEEE 802.3af (do 15,4 W), 802.3at (PoE+ do 30 W) oraz 802.3bt (PoE++ do 60–100 W), co pozwala dopasować moc zasilania do konkretnego urządzenia. Jak wskazuje TP-Link, profesjonalne switche PoE automatycznie wykrywają podłączone urządzenia i zabezpieczają obwody przed przeciążeniem.

Korzyści z zastosowania switcha PoE:

• uproszczona instalacja (1 kabel = dane + zasilanie),

• centralne zarządzanie energią,

• większa elastyczność lokalizacji kamer IP,

• mniejszy koszt infrastruktury elektrycznej.

Switch PoE to kluczowy element infrastruktury w systemach monitoringu IP – umożliwia szybki, stabilny i zasilany przesył danych bez dodatkowego okablowania.

Okablowanie monitoringu IP

Okablowanie monitoringu IP to infrastruktura przewodowa, która umożliwia transmisję danych oraz zasilania między kamerami IP a pozostałymi komponentami systemu – takimi jak switch PoE czy rejestrator NVR. W zdecydowanej większości przypadków stosuje się kable typu Ethernet – najczęściej kategoria 5e (Cat 5e) lub 6 (Cat 6), zgodnie z normą TIA/EIA.

W systemach zasilanych przez PoE (Power over Ethernet), jeden kabel RJ45 pełni podwójną funkcję:

• przesyła sygnał wideo w jakości nawet 4K,

• dostarcza zasilanie do kamery (do 100 metrów bez wzmacniacza).

Jak wskazuje firma Ubiquiti Networks, odpowiednie ekranowanie kabla (STP/FTP) oraz solidne zakończenia (złącza RJ45 z metalowymi pinami) mają kluczowe znaczenie dla stabilności transmisji i odporności na zakłócenia elektromagnetyczne.

W instalacjach zewnętrznych stosuje się kable żelowane (do ziemi) lub z powłoką UV odporną na warunki atmosferyczne. Dla dłuższych dystansów zaleca się stosowanie wzmacniaczy sygnału lub przejście na światłowód.

Monitoring bezprzewodowy IP

Monitoring bezprzewodowy IP to system nadzoru wizyjnego, w którym kamery IP łączą się z rejestratorem lub chmurą za pośrednictwem sieci Wi-Fi, bez użycia kabli Ethernet. Rozwiązanie to zapewnia większą elastyczność montażu, szczególnie w miejscach, gdzie instalacja okablowania jest kosztowna lub niemożliwa.

Jak podaje Hikvision, bezprzewodowe kamery IP mogą działać w standardach Wi-Fi 2.4 GHz lub 5 GHz i oferują transmisję obrazu w jakości Full HD lub 4K. Zasilanie nadal zazwyczaj odbywa się przewodowo (brak PoE), choć w przypadku modeli bateryjnych lub solarnych możliwa jest pełna niezależność od kabli.

Zalety monitoringu bezprzewodowego IP:

• szybki montaż bez ingerencji w strukturę budynku,

• możliwość zdalnego podglądu i konfiguracji przez aplikacje mobilne,

• integracja z chmurą (np. Dropbox, Google Drive),

• idealne rozwiązanie dla domów, biur i małych firm.

Wady: większa podatność na zakłócenia sygnału, ograniczony zasięg Wi-Fi (zwykle do 30–50 m w pomieszczeniach), zależność od jakości routera i stabilności internetu.

Monitoring IP bezprzewodowy sprawdza się jako alternatywa dla klasycznych systemów przewodowych, pod warunkiem starannego doboru urządzeń i odpowiedniego zabezpieczenia transmisji (WPA3, VPN, szyfrowanie AES-128).
