ŁĄCZÓWKA ZASILANIA LZ-8/E

  • Ilość wejść: 2 szt.
  • Ilość wyjść: 8 szt.
  • Zabezpieczenia: Bezpieczniki topikowe
  • Wymiary w mm (sz. x wys. x gł.): 116 x 46 x 25 mm
  • Typ złącza: Wejście: gniazdo 2.1/5.5 mm / zacisk kablowy; Wyjście: Zaciski kablowe
  • Filtr przeciwzakłóceniowy: Nie

  • Kup do 14:00, a otrzymasz już jutro
  • DARMOWA DOSTAWA

(Dla zamówień powyżej 499zł)

Zadzwoń a otrzymasz indywidualną wycenę!

+48 697 697 611

ROZGAŁĘŹNIK (ŁĄCZÓWKA) ZASILANIA
LZ-8/E
8-KROTNY, 8 x 1A, MAX 8A

ROZGAŁĘŹNIK (ŁĄCZÓWKA) ZASILANIA LZ-8/E 8-KROTNY, 8 x 1A, MAX 8A

OPIS

OPIS

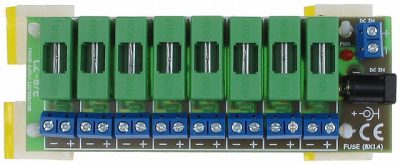

LZ-8/E jest urządzeniem biernym, pomagającym w uporządkowanym rozgałęzieniu zasilania z jednego zasilacza większej mocy. Łączówka rozgałęzia zasilanie na 8 wyjść, z których każde zabezpieczone jest bezpiecznikiem i posiada diodę LED informującą o jego przepaleniu (brak świecenia oznacza przepalenie bezpiecznika). LZ-8/E posiada dwa gniazda wejściowe zasilania, które są ze sobą połączone. Nie ma znaczenia do którego złącza doprowadzimy zasilanie, co umożliwia połączenie albo za pomocą wtyku DC 2.1/5.5, albo odizolowanymi przewodami. Pozwala to również łączyć szeregowo ze sobą łączówki np. zasilanie do gniazda DC IN, z zacisków kablowych (DC IN), za pomocą przewodu WT-2.1 do drugiej łączówki LZ-8/E.

Urządzenie idealnie nadaje się do połączenia zasilacza z wtykiem 2.1/5.5mm z przewodami YAP75, zasilającymi kamery. Kabel do telewizji przemysłowej YAP75-0,59/3,7+2×0,5 posiada 2 żyły po 0,5mm2. Rezystancja teoretyczna to 3,4Ω/100m. Producent przewodu podaje 5,5Ω/100m. Zasilając kamerę napięciem 12V kablem YAP75 i zakładając spadek napięcia do 11V zasilanie można przesłać na odległości podane w tabelce.

  • M: Długość dla R=3,4Ω/100m,Długość dla R=5,5Ω/100m
  • 1: 98 metrów,60 metrów
  • 6: 22 metry,14 metrów

Są to więc maksymalne odległości, jakimi możemy zasilać kamery na 12V, przy użyciu kabla YAP-75-0,59/3,7+2×0,5. Elementy dystansowe samoprzylepne umożliwiają łatwy montaż płytki drukowanej.

ŁĄCZÓWKA ZASILANIA LZ-8/E

Bezsprzeczną zaletą stosowania LZ-8/E przy systemach monitoringu z zasilaniem z centralnego punku jest dodatkowe zabezpieczenie antysabotażowe. Przy braku indywidualnego zabezpieczenia dla każdego toru prądowego, wystarczy aby intruz spowodował zwarcie dla jednej kamery, a cały układ zostanie pozbawiony zasilania.

SPECYFIKACJA

  • Ilość wyjść zasilania: 8
  • Ilość wejść zasilania: 2
  • Maksymalne napięcie zasilania: DC 0-24V (typowo 12V)
  • Maksymalny prąd zasilania: 8A
  • Maksymalny prąd jednego wyjścia: 1A
  • Typ wkładek bezpiecznikowych: 1A/250V, 5/20mm, zwłoczne
  • Typ złącz wejść zasilania: Gniazdo 2.1/5.5mm / zaciski kablowe
  • Typ złącz wyjść zasilania: Zaciski kablowe
  • Temp. pracy / wilgotność wzgl.: -50°C … 55°C / < 95%
  • Wymiary (szer. x wys. x gł.) / waga: 116x46x25mm / 60g
SPECYFIKACJA

Waga 0.06 kg
