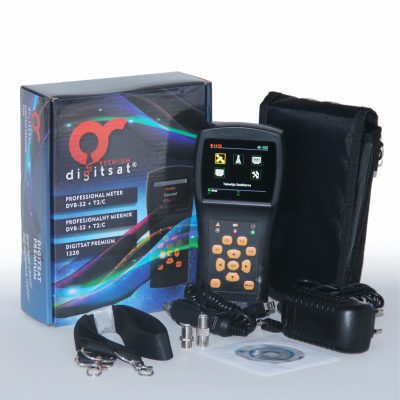

Miernik Combo Digitsat PCM-1220
W zestawie:
- Miernik Combo Digitsat PCM-1220
- Zasilacz sieciowy
- Ładowarka samochodowa
- Instrukcja obsługi w j. polskim
- Etui + pasek
- 2,3 ” (6 cm ) kolorowy wyświetlacz TFT LCD
- Pomiar DVB- S / -S2 / -T / -T2 / -C
- DiSEqC 1.0 / 1.1 / 1.2 / USALS
- Unicable ready
- DVB-S Zakres częstotliwości : 950 – 2150 MHz
- DVB-S Napięcie LNB : 13/18 V , max . 500 mA
- Poziom wejścia DVB-S : min . 35 dBμV
- Poziom wyjściowy DVB-S : max . 90 dBμV
- Zakres DVB-T / -C Częstotliwość: 44 MHz ~ 870 MHz
- Rezystancja wejściowa : 75 Ω
- Obliczanie obrotu i pochylenia kąta anteny
- Wyświetlanie dBμV / CNR / BER siłę / sygnału i jakość
- RF Zakres poziom wejściowy : 30 dBμV ~ 100 dBμV
- Poziom wejścia RF Dokładność : +/- 2dB
- SNR : 20 ~ 40 dB dB +/- 2 dB
- BER : 1.0 E -3 ~ 1.0 E -9
- Rezystancja wejściowa : 75 Ω
- Analiza widma i Konstelacji
- Wbudowane głośniki
- Akumulator Li-Ion ( 7,4 V / 1400 mA / h ) do 3 godzin – operacyjny / 3 godz – czas ładowania
- Mini USB ( Aktualizacja listy kanałów telewizji satelitarnej / Aktualizacje oprogramowania sprzętowego )
- Menu w językach : polskim
- Zaprogramowana Lista kanałów
Przeznaczenie
Miernik służy do pomiaru sygnału naziemnego i satelitarnego i kablowego- DVB-S/S2, DVB-T/T2, DVB-C. Miernik posiada wbudowany kolorowy wyświetlacz o przekątnej 2,7 cala (6,85 cm), który ułatwia pracę przy słabym oświetleniu. Dzięki przejrzystej strukturze menu wykonywanie pomiarów jest bardzo proste. Wbudowany akumulator zasilający zapewnia czas ciągłej pracy do 3 godzin. W zestawie znajduje się pokrowiec chroniący urządzenie przed warunkami atmosferycznymi.
Opis
Najważniejsze pomiary – Satellita, Transponder, C/N, BER and dBµV mogą być wyświetlane w trybie “pomiarów na żywo”. Urządzenie oferuje zintegrowany pomiar widma i konstelacji. Pozwala to na szybką analizę błędów i optymalną regulację systemu satelitarnego. Analiza sumacyjna daje dokładną ocenę danych pomiarowych.
Miernik obsługuje zarówno konwertery Unicable, jak i Unicable II.
Wejścia:
- Micro USB ( Aktualizacja listy kanałów telewizji satelitarnej i / Aktualizacje oprogramowania sprzętowego )
- wejście LNB
- wejście ANT
- Zasilanie DC ( AC 100 – 240 V / DC 12 V @ 1 A)
Przy pomiarach sygnału telewizji naziemnej możliwe jest wyświetlenie na jednym ekranie parametrów sygnału (siła i jakość) dla czterech kanałów (częstotliwości). Podobnie wygląda to przy pomiarach sygnału satelitarnego, wówczas mamy możliwość wyświetlenia na jednym ekranie parametrów sygnału dla czterech transponderów, szczególnie przydatne przy instalacjach, w których występuje multiswitch i konieczność pomiaru sygnału z konwertera Quattro.
Miernik umożliwia podanie zasilania dla przedwzmacniaczy w antenach DVB-T 5V, 12V, 18V lub 24V!
W trybie ustawień sygnału satelitarnego posiada funkcję “identyfikacji satelity”, czyli po podłączeniu sygnału z anteny satelitarnej miernik automatycznie określi satelitę, z którego pochodzi sygnał.
Menu i instrukcja w języku polskim!
Specyfikacja techniczna
DVB-T
- Stopa błędu (BER): CBER: 1E-7 – 1E-3 VBER: 1E-7 – 1E-3
- Zakres częstotliwości: 42-1005MHz
- Poziom wyjściowy: 30-100 dBmV, +/- 2dB MER 5-35dB, +/- 0.5 dB
- Pasmo: 6 MHz, 7 MHz, 8MHz
- Konstelacja: QAM, 16QAM, 64QAM
DVB-T2
- Stopa błędu (BER): CBER: 1E-7 – 1E-3 LBER: 1E-9 – 1E-5
- Zakres częstotliwości: 42-1005MHz
- Poziom wyjściowy: 30-100 dBmV, +/- 2dB MER 5-35dB, +/- 0.5 dB
- Pasmo: 6 MHz, 7 MHz, 8MHz
- Konstelacja: QAM, 16QAM, 64QAM, 256QAM
DVB-S
- Stopa błędu (BER): CBER: 1E-7 – 1E-3 CBER: 1E-7 – 1E-3
- Zakres częstotliwości: 950-2150MHz
- Poziom wyjściowy: 35-100 dBmV, +/- 3dB MER 0-20dB, +/- 0.5 dB
- Konstelacja: QPSK
DVB-S2
- Stopa błędu (BER): CBER: 1E-7 – 1E-3 LBER: 1E-9 – 1E-5
- Zakres częstotliwości: 950-2150MHz
- Poziom wyjściowy: 35-100 dBmV, +/- 2dB MER 0-20dB, +/- 0.5 dB
- Konstelacja: QPSK, 8PSK, 16APSK, 32APSK
DVB-C
- Stopa błędu (BER): CBER: 1E-7 – 1E-3 CBER: 1E-6 – 1E-2
- Zakres częstotliwości: 42-1005MHz
- Poziom wyjściowy: 35-100 dBmV, +/- 3dB MER 20-40dB, +/- 0.5 dB
- Konstelacja: 16QAM, 32QAM, 64QAM, 128QAM, 256 QAM
DVB-C2
- Stopa błędu (BER): CBER: 1E-7 – 1E-3 LBER: 1E-9 – 1E-5
- Zakres częstotliwości: 42-1005MHz
- Poziom wyjściowy: 30-100 dBmV, +/- 2dB MER 5-35dB, +/- 0.5 dB
- Konstelacja: 16QAM, 64QAM, 256QAM, 1024QAM, 4096QAM
