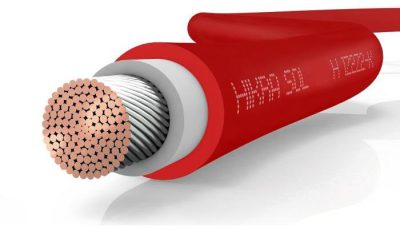

PRZEWÓD KABEL SOLARNY 6mm2 HIS, HIKRA (H1Z2Z2-K) CZERWONY 100m

PRZEWÓD KABEL SOLARNY 6mm2 HIKRA® SOL (H1Z2Z2-K) CZERWONY 100m

Przewód jednożyłowy do instalacji fotowoltaicznych marki HIKRA® SOL o oznaczeniu H1Z2Z2-K.

Marka HIKRA® SOL jest prowadzona przez niemiecką spółkę HIS, która sprzedaje swoje przewody oraz rozwiązania w 60 krajach świata, na trzech kontynentach. Od 20 lat specjalizują się w sektorze fotowoltaiki i mocny nacisk kładą na jakość swoich produktów.

• Wysoka odporność na wodę i wilgoć
• Bardzo dobra odporność mechaniczna
• Możliwość bezpośredniego układania w ziemi
• Klasyfikacja CPR wg EN 50575
• Właściwości przeciwpożarowe
• Oznaczenie metrażu
• Przewidywana żywotność 25 lat

Konstrukcja przewodu

• Żyła – Miedziana cynowana okrągła wielodrutowa giętka klasy 5 wg IEC 60228
• Izolacja – Usieciowane elektronowo poliolefiny; skala twardości Shore’a: D 32
• Powłoka zewnętrzna – Usieciowane elektronowo poliolefiny XLPO; skala twardości Shore’a: D 36
• Kolor powłoki zewnętrznej – Czerwony
• Znakowanie kabla – HIKRA SOL1500V H1Z2Z2-K EC62930 1×4,0mm² R 50363076 CE, oznaczenie metrażu
• Normy – EN50618 (H1Z2Z2-K) TÜV R60148037; IEC62930 131

Właściwości elektryczne

• Napięcie znamionowe – 1,5kV DC oraz 1,0kV AC
• Maksymalne dopuszczalne napięcie robocze – 1,8kV DC (2,0 kV DC wg testów wewnętrznych)
• Napięcie probiercze – 6,5kV AC / 15kV DC (w kąpieli wodnej 5 min., 20±5°C)
• Maks. temp. żyły roboczej przy zwarciu 5 sek. – 250° C/5s

Właściwości fizyczne

• Odporność na UV – Wytrzymałość na rozciąganie oraz końcowe wydłużenie po 720h (360 cykli) ≥ 70% wartości początkowych; wg EN 50289-4-17 Metoda A; EN ISO 4892-1 (2000) oraz EN ISO 4892-2 (2006)
• Odporność na ozon – 72h przy wilgotności względnej 55±5%, temp. 40±2°C (EN 50396 Metoda B; Stężenie ozonu (200±50)x10-6)
• Rezystancja izolacji – Rezystancja izolacji w kąpieli wodnej 2h w temp. +90°C oraz 2h w temp. 20°C (Limity wartości wg EN 50618 Tabela 1)
• Dynamiczne badanie przenikalności – Wg EN50618 Aneks D
• Możliwość bezpośredniego zakopania w ziemi – Długotrwałe zanurzenie w wodzie w temp. 90°C, w czasie 12 tygodni; Rezystancja izolacji ≥ 3GΩ (badania wewnętrzne wg UL44 cl. 5.4 & UL2556 6.4.4.2.1
• Udarność i odporność na zgniecenia – Udarność wg UL 854.23. Odporność na zgniecenia wg UL 854.24 (badania wewnętrzne)
• Odporność na kwasy i ługi – 168h przy 23°C w kwasie szczawiowym oraz wodorotlenku sodu (EN 60811-404); odporność na amoniak
• Właściwości przeciwpożarowe – Odporność na rozprzestrzenianie płomienia wg EN 60332-1-2 Aneks A, niska emisja dymu wg EN 61034,-2
• Kategoria CPR – Dca; wg EN 50575:2014
• Właściwości bezhalogenowe – EN 50525-1, Aneks B
• Udarność w niskiej temperaturze – EN 60811-506, EN 50618 Aneks C.1 w temp. -40°C
• Badanie rozszerzalności w niskiej temperaturze – Max. 30% aklimatyzacja -40±2°C, 16h (EN 60811-505)
• Test wilgotnościowo-temperaturowy – Czas trwania 1000h przy 90°C i min 85% wilgotności względnej (EN 60068-2-78)
• Min. promień gięcia: połączenia ruchome | na stałe – 10x średnica przewodu | 4x średnica przewodu
• Temperatura pracy – Zakres: -40°C do +90°C; Max. temperatura żyły: +120°C
• Max temperatura przechowywania – +40°C
• Najniższa dopuszczalna temp. przy układaniu – -25°C
• Przekrój – 6mm²
• Waga Cu kg/km – 57,6kg
• Waga przewodu kg/km – 76,0kg
