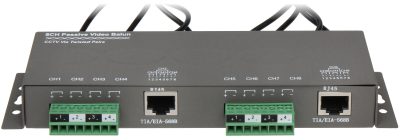

TRANSFORMATOR WIDEO TR-8M

TRANSFORMATOR WIDEO TR-8M

Najważniejsze cechy

• Standard:
• AHD – 5 Mpx,
• HD-CVI – 8 Mpx 4K UHD,
• HD-TVI – 5 Mpx,
• CVBS – PAL, NTSC
• Rodzaj urządzenia: Pasywne
• Liczba kanałów: 8 szt. Wideo
• Zasięg wideo:
• 250 m @ 720p – UTP kat. 5e
• 150 m @ 1080p – UTP kat. 5e
• 400 m @ CVBS – UTP kat. 5e
• Tłumienie:
• 4.43 MHz @ 0.42 dB
• 11 MHz @ 0.64 dB
• 21 MHz @ 0.91 dB
• 38 MHz @ 1.41 dB
• 42 MHz @ 1.53 dB
• 67.5 MHz @ 2.22 dB
• Podane tłumienie dotyczy dwóch urządzeń połączonych ze sobą
• Napięcie we/wy 75Ω (CVBS): 1 Vpp
• Separacja między wejściami: > -50 dB
• CMRR (dB @ 5MHz): 60 dB
• Impedancja złącza koncentrycznego: 75 Ω
• Impedancja złącza symetrycznego: 100 Ω
• Typ złącza koncentrycznego: 8 x BNC Wtyk na przewodzie
• Typ złącza symetrycznego: Zaciski kablowe / 2 x RJ-45 (8-pin, 4 pary) Gniazdo
• Temperatura pracy: -10 °C … 70 °C
• Dopuszczalna względna wilgotność otoczenia: < 95 %
• Waga: 0.32 kg
• Wymiary: 185 x 58 x 25 mm
• Gwarancja: 2 lata

Przeznaczenie

TR-8M przeznaczony jest do przesyłu sygnału wideo za pomocą skrętki komputerowej. Urządzenie dopasowuje impedancję kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m (skrętka komputerowa 5 kategorii) oraz eliminuje zakłócenia niesymetryczne.

Opis

Należy zwrócić uwagę na prawidłowe połączenie zacisków (+) oraz (-). Odwrotne połączenie spowoduje zakłócenia obrazu.Całość zamknięta w metalowej obudowie.
